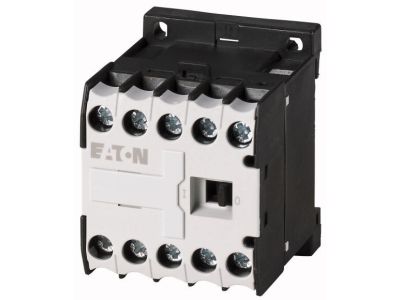

stycznik pomocniczy AC-15 I=3A 2Z 2R, DILER-22-G(220VDC) DILER | 010091 Eaton

Alternatywny kod produktu: DILER-22-G(220VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy z serii DILER Mini-kontaktory, oznaczony symbolem DILER-22-G, wyposażony w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Prąd znamionowy w kategorii AC-15 wynosi 6 A przy napięciu 230 V oraz 3 A przy 400 V, a konwencjonalny prąd cieplny Ith = 10 A zapewnia wysoką wytrzymałość termiczną. Napięcie sterujące 220 V DC z wbudowaną ochroną przepięciową (dioda + rezystor) umożliwia bezpieczną pracę w obwodach prądu stałego. Stopień ochrony IP20.

• Konfiguracja styków 2NO + 2NC: Elastyczna realizacja układów przełącznych, sygnalizacyjnych i pomocniczych.
• Prąd AC-15 6 A / 230 V i 3 A / 400 V: Bezpieczne sterowanie cewkami styczników, przekaźników i obciążeniami indukcyjnymi w instalacjach przemysłowych.
• Konwencjonalny prąd cieplny Ith 10 A: Gwarancja wytrzymałości styków przy długotrwałym obciążeniu bez ryzyka przegrzania.
• Napięcie cewki 220 V DC z zabezpieczeniem przepięciowym: Wbudowana kombinacja diody i rezystora chroni układ sterowania przed przepięciami podczas wyłączania.
• Stopień ochrony IP20: Odpowiedni do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy spełnia wymagania norm IEC/EN 60947, EN 60947-5-1, VDE 0660 oraz posiada certyfikacje UL i CSA. Numery styków są zgodne z EN 50011, oznaczenia zacisków cewki z EN 50005.

Zastosowanie

Przeznaczony do pracy w obwodach pomocniczych i sterowniczych, zwłaszcza w aplikacjach wymagających sterowania napięciem stałym. Sprawdza się w układach automatyki budynkowej i przemysłowej.

• Sterowanie sygnalizacją oraz przełączanie obwodów pomocniczych w rozdzielnicach.
• Wysyłanie impulsów sterujących do cewek styczników głównych i przekaźników.
• Współpraca z wejściami/wyjściami PLC w systemach automatyki.
• Zabezpieczanie i przełączanie w obwodach pomocniczych kategorii AC-15.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd obciążenia.

FAQ

• Czy stycznik posiada podświetlenie? W danych produktu nie wskazano podświetlenia – urządzenie nie jest wyposażone w diodę LED ani neonówkę.
• Jaki jest stopień ochrony? IP20 – zapewnia ochronę przed dotknięciem palcem i wnikaniem ciał stałych o średnicy ≥12,5 mm; nie jest odporny na wilgoć ani kurz.
• Jaka jest konfiguracja styków? 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC) – kod kombinacji 22E.
