Stycznik pomocniczy AC-15 3A 4P (2NO+2NC), 250-500V AC/DC, NF22E-14, zaciski śrubowe | 1SBH137001R1422 ABB

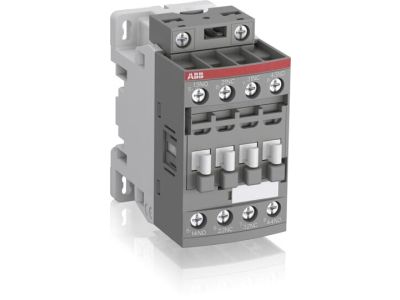

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1138244
EAN
3471523100145
Kod Producenta
1SBH137001R1422
Dodaj do porównania
Stycznik pomocniczy AC-15 3A 4P (2NO+2NC), 250-500V AC/DC, NF22E-14, zaciski śrubowe

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 1SBH137001R1422

NF22E-14 to 4-biegunowy przekaźnik stycznikowy 690 V IEC lub 600 UL z zaciskami śrubowymi, służący do przełączania obwodów pomocniczych i sterujących. Dzięki technologii AF przekaźnik stycznikowy ma szeroki zakres napięcia sterującego (250-500 V 50/60 Hz i DC), zarządzając dużymi zmianami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając odrębne operacje w niestabilnych sieciach. Ponadto wbudowana jest ochrona przeciwprzepięciowa, która oferuje kompaktowe rozwiązanie. Przekaźniki stycznikowe NF mają konstrukcję blokową, można je łatwo rozbudować o dodatkowe bloki styków pomocniczych i dodatkową szeroką gamę akcesoriów. Te przekaźniki stycznikowe zawierają mechanicznie sprzężone styki pomocnicze zgodne z załącznikiem L do normy IEC 60947-5-1 i są oznaczone z boku symbolem "Mechanicznie połączone".
  • Producent ABB
  • Wymiary 0.081m x 0.048m x 0.088m
  • Seria producenta NF22E
Stycznik pomocniczy
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 250 - 500 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 250 - 500 V
  • Znamionowe napięcie sterowania Us dla DC 250 - 500 V
  • Rodzaj napięcia sterowania AC/DC
  • Znamionowy prąd pracy Ie 3 A
  • Sposób przyłączenia obwodu pomocniczego Połączenie śrubowe
  • Sposób montażu Szyna DIN / śruba
  • Złącze (interfejs) Nie
  • Liczba styków pomocniczych rozwiernych 2
  • Liczba styków pomocniczych zwiernych 2
  • Ze wskaźnikiem LED Nie
  • Możliwa obsługa ręczna Nie
  • Znamionowy prąd pracy 3 A
  • Obsługa ręczna Nie
  • Napięcie pracy dla AC 50 Hz 690 - 690 V
  • Napięcie pracy dla AC 60 Hz 690 - 690 V
  • Napięcie pracy dla DC 6 - 6 V
  • Rodzaj napięcia zasilania AC
  • Znamionowy prąd załączania 4 A
  • Szerokość 45 mm
  • Wysokość 86 mm
  • Głębokość 77 mm
