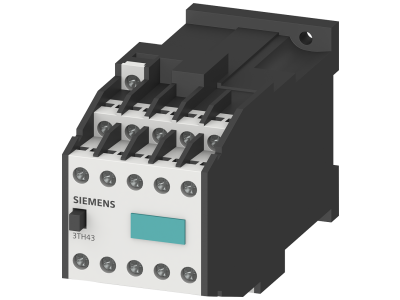

Stycznik pomocniczy 91E DIN EN 50011, styki 9NO+1NC, 24VDC, przyłącze śrubowe | 3TH4391-0BB4 Siemens

Alternatywny kod produktu: 3TH43910BB4

Opis i Kluczowe Cechy

Stycznik pomocniczy 91E (symbol 3TH4391-0BB4) to aparat łączeniowy przeznaczony do obwodów sterowania i obwodów pomocniczych. Wyposażony w zestyk 9NO+1NC (10 styków) oraz cewkę napięcia stałego 24 V DC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Urządzenie spełnia wymagania normy DIN EN 50011.

• Styki 9NO+1NC: Duża liczba torów sterowania (9 normalnie otwartych + 1 normalnie zamknięty) umożliwia realizację rozbudowanych układów sygnalizacji, blokad i sekwencji sterowniczych bez konieczności stosowania dodatkowych styczników.
• Cewka 24 V DC: Napięcie sterujące zgodne z nowoczesnymi systemami PLC oraz niskonapięciowymi obwodami sterowania – ułatwia integrację z automatyzacją przemysłową.
• Przyłącze śrubowe: Solidne zaciski śrubowe gwarantują niską rezystancję połączenia oraz odporność na wibracje, co przekłada się na niezawodność w długotrwałej eksploatacji.
• Konstrukcja 91E (DIN EN 50011): Znormalizowane wymiary i układ styków według DIN EN 50011 – kompatybilność z typowymi stycznikami i przekładnikami oraz łatwość projektowania szaf sterowniczych.
• Brak dodatkowego zasilania dla cewki: Cewka 24 V DC może być bezpośrednio sterowana z wyjść przekaźników lub sterowników PLC, co upraszcza okablowanie i redukuje koszty.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z normą DIN EN 50011, która określa wymiary, układ styków oraz parametry montażowe dla styczników pomocniczych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik pomocniczy 91E znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie wielu obwodów sterowniczych przy niskim napięciu stałym. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie sekwencyjne silników i zaworów – za pomocą zestyków NO/NC można realizować blokady wzajemne i logiczne warunki pracy.
• Sygnalizacja stanów pracy (np. włączony/wyłączony, błąd) – styki NO/NC podłączone do lampek sygnalizacyjnych lub wejść PLC.
• Tworzenie obwodów sprzężenia zwrotnego i pamięci – np. w układzie samopodtrzymania stycznika głównego.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, ogrzewania lub wentylacji w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN (TH35) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać do zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia styków oraz cewki – nie obciążać styków prądem przekraczającym parametry podane w karcie katalogowej.

FAQ

• Czy stycznik posiada podświetlenie LED? Nie, stycznik pomocniczy 3TH4391-0BB4 nie jest wyposażony we wbudowany wskaźnik LED. Stan załączenia można monitorować poprzez obwód sygnalizacyjny podłączony do styków NO.
• Jaki jest stopień ochrony (IP) tego stycznika? W dostarczonych danych nie podano stopnia ochrony. W typowych warunkach pracy w rozdzielnicy wewnątrz budynku przyjmuje się IP20 – urządzenie nie jest przystosowane do pracy w wilgoci ani w pyłach.
• Jakie są tryby pracy styków? Styki dzielą się na 9 normalnie otwartych (NO – zwierne) i 1 normalnie zamknięty (NC – rozłączny). W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, a NC zwarte.
