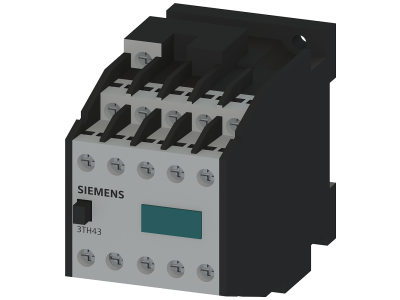

Stycznik pomocniczy 55E DIN EN 50011, styki 5NO+5NC, 110VAC 50Hz/ 132VAC 60Hz, przyłącze śrubowe | 3TH4355-0AF0 Siemens

Alternatywny kod produktu: 3TH43550AF0

Opis i Kluczowe Cechy

Stycznik pomocniczy oznaczony symbolem 3TH4355-0AF0 (wykonanie 55E według DIN EN 50011) wyposażony jest w 10 styków pomocniczych (5NO+5NC) oraz cewkę przystosowaną do napięcia 110 V AC 50 Hz / 132 V AC 60 Hz. Złącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Model ten przeznaczony jest do rozbudowy układów sterowania w maszynach i instalacjach przemysłowych.

• Styki 5NO+5NC (5× zwierny + 5× rozwierny): Umożliwiają rozbudowane konfiguracje sterowania i sygnalizacji – 10 styków pomocniczych pozwala na obsługę wielu obwodów bez konieczności stosowania dodatkowych przekaźników.
• Napięcie cewki 110 V AC 50 Hz / 132 V AC 60 Hz: Elastyczność zastosowania w instalacjach pracujących przy 110 V AC (np. sterowanie 110 V) oraz przy częstotliwości 60 Hz – idealne do modernizacji linii produkcyjnych i eksportu.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów – łatwy montaż i demontaż, wysoka odporność na wibracje.
• Zgodność z normą DIN EN 50011: Gwarantuje kompatybilność wymiarową z typowymi stycznikami pomocniczymi – łatwa wymiana i rozbudowa systemów sterowania.
• Wysoka liczba styków pomocniczych: 5NO+5NC – redukuje potrzebę stosowania dodatkowych przekaźników pośredniczących, oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Stycznik pomocniczy 55E 3TH4355-0AF0 został zaprojektowany zgodnie z normą DIN EN 50011, określającą wymiary i parametry montażowe styczników pomocniczych. Produkt spełnia wymagania europejskich dyrektyw i posiada deklarację zgodności CE.

Zastosowanie

Stycznik pomocniczy z 10 stykami (5NO+5NC) znajduje zastosowanie w rozbudowanych układach sterowania maszyn i urządzeń przemysłowych. Służy do powielania sygnałów sterujących, sygnalizacji stanów oraz odciążania styków głównych styczników.

• Sterowanie wieloma obwodami pomocniczymi z jednego sygnału – rozbudowa układów logicznych.
• Sygnalizacja pracy styczników głównych – załączanie lampek kontrolnych, alarmów.
• Przekazywanie impulsów do przekaźników programowalnych (PLC) lub modułów wejść/wyjść.
• Zastosowanie w automatyce budynkowej – sterowanie oświetleniem, klimatyzacją, bramami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik pomocniczy przeznaczony jest do montażu na szynie TH35 (DIN) lub na płycie montażowej – sposób montażu oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta. Połączenia śrubowe dokręcać zalecanym momentem obrotowym (szczegóły w karcie katalogowej). Nie przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Jakie jest napięcie cewki stycznika 3TH4355-0AF0? Cewka przystosowana jest do napięcia 110 V AC przy częstotliwości 50 Hz oraz 132 V AC przy 60 Hz. Należy dobrać napięcie zasilania cewki do lokalnej sieci.
• Czy stycznik ma podświetlenie (LED) lub sygnalizację stanu? Stycznik nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu załączenia należy zastosować zewnętrzne lampki sygnalizacyjne podłączone do styków pomocniczych.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje bezpośrednio stopnia ochrony dla tego modelu. Typowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W przypadku montażu w trudnych warunkach środowiskowych zalecane jest zastosowanie dodatkowej obudowy.
