Stycznik pomocniczy 55E DIN EN 50011, 5NO+5NC, PRZYŁ. ŚRUB., ZASILANIE DC, SYST. MAGNET.-DC, DC 24V | 3TH4355-0BB4 Siemens

Alternatywny kod produktu: 3TH43550BB4

Opis i Kluczowe Cechy

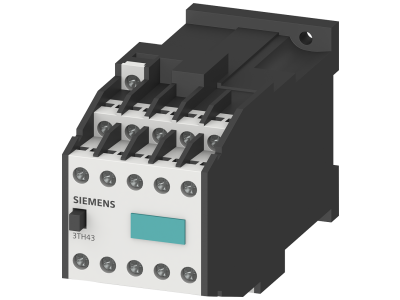

Stycznik pomocniczy o symbolu 3TH4355-0BB4, wyposażony w 5 zestyków normalnie otwartych (NO) i 5 normalnie zamkniętych (NC), przystosowany do zasilania cewki napięciem stałym 24 V DC. Konstrukcja z przyłączami śrubowymi zapewnia pewne i trwałe połączenie przewodów. Urządzenie przeznaczone do montażu w rozdzielnicach i szafach sterowniczych, zgodne z formatem DIN EN 50011.

• 5 zestyków NO + 5 zestyków NC: elastyczna konfiguracja układów sterowania – możliwość realizacji złożonych funkcji logicznych bez konieczności stosowania dodatkowych przekaźników.
• Cewka DC 24 V: niskonapięciowe sterowanie idealne do przemysłowych systemów automatyki, bezpieczne dla operatora i kompatybilne z cyfrowymi sterownikami PLC.
• Przyłącza śrubowe: solidne mocowanie przewodów, odporni na wibracje i zapewniające niską rezystancję styku – gwarancja długotrwałej niezawodności połączeń.
• System magnetyczny DC: dedykowany do pracy przy zasilaniu prądem stałym, zoptymalizowany pod kątem minimalnego zużycia energii w stanie wzbudzenia.
• Zgodność z formatem DIN EN 50011: uniwersalna obudowa do montażu na szynie TH35, pasująca do standardowych rozdzielnic.

Zgodność z Normami

Stycznik pomocniczy 3TH4355-0BB4 został zaprojektowany zgodnie z normą DIN EN 50011, co gwarantuje kompatybilność wymiarową i montażową w standardowych systemach rozdzielnicowych. Posiada certyfikację CE potwierdzającą spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie w rozbudowanych układach sterowania maszyn i linii produkcyjnych, gdzie wymagane jest przełączanie wielu obwodów pomocniczych.

• Rozszerzanie liczby styków w układach stycznikowo-przekaźnikowych dla realizacji funkcji logicznych (np. samoutrzymanie, blokady).
• Sterowanie sygnalizacją świetlną i akustyczną w szafach sterowniczych.
• Przekazywanie sygnałów do sterowników PLC i systemów automatyki budynkowej.
• Zastosowanie w instalacjach przemysłowych, gdzie wymagana jest separacja galwaniczna obwodów sterowniczych i sygnałowych.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (brak konkretnych wartości – stosować typowe momenty dla przekroju przewodu). Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia styków (wartości prądu należy sprawdzić w karcie katalogowej). Po montażu sprawdzić poprawność działania wszystkich zestyków.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? Model 3TH4355-0BB4 nie jest wyposażony w podświetlenie – stan załączenia cewki można sprawdzić za pomocą sygnalizatorów zewnętrznych lub miernika.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia IP – standardowo urządzenia tego typu przeznaczone do montażu w rozdzielnicach osiągają ochronę IP20 (ochrona przed dotknięciem).
• Czy styki pracują w trybie NO czy NC? Stycznik posiada osobne zestawy: 5 styków normalnie otwartych (NO) i 5 normalnie zamkniętych (NC). W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, a NC zwarte.
