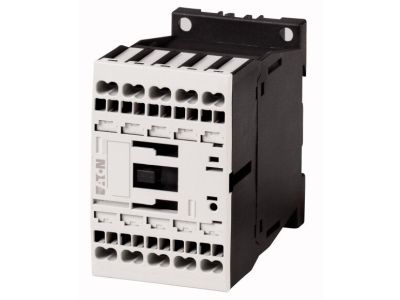

Stycznik pomocniczy 4Z0R zacisk sprężynowy, DILAC-40(24VDC) | 276456 Eaton

Alternatywny kod produktu: DILAC-40(24VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILAC-40 (24VDC) o symbolu 276456 to urządzenie podstawowe ze stykami o działaniu wymuszonym, przeznaczone do aplikacji wymagających bezpiecznej sygnalizacji stanu styków. Wyposażony w cztery styki normalnie otwarte (4 N/O) oraz zaciski sprężynowe ułatwiające szybki i pewny montaż. Napięcie sterownicze 24 V DC umożliwia bezpośrednie sterowanie z układów PLC i sterowników. Prąd znamionowy roboczy 4 A w kategorii AC-15 (przy 220-415 V) gwarantuje pewne przełączanie obwodów sterowniczych bez ryzyka przegrzania styków. Urządzenie posiada wbudowany układ przeciwprzepięciowy, co wydłuża żywotność cewki i styków. Dzięki modułowej budowie można je rozbudować o moduły styków pomocniczych DILA-XHIC(V). Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielnic.

• 4 styki N/O (normalnie otwarte): Umożliwiają niezależne sterowanie czterema obwodami sygnałowymi lub pomocniczymi, zwiększając elastyczność instalacji.
• Prąd znamionowy roboczy AC-15: 4 A (220-240 V oraz 380-415 V): Bezpieczne przełączanie cewek styczników, przekaźników i innych obciążeń w aplikacjach przemysłowych bez ryzyka zwarć lub przegrzania.
• Napięcie sterownicze 24 V DC: Kompatybilność z typowymi zasilaczami PLC i układów automatyki, łatwa integracja w szafach sterowniczych.
• Styki o działaniu wymuszonym (zgodne z EN 60947-5-1): Gwarantują mechaniczne sprzężenie zwierania i rozwierania, co jest kluczowe w obwodach bezpieczeństwa – każda awaria styku jest jednoznacznie sygnalizowana.
• Zaciski sprężynowe: Montaż bez użycia narzędzi, skracający czas instalacji oraz eliminujący ryzyko poluzowania połączeń w warunkach wibracji.
• Wbudowany układ przeciwprzepięciowy: chroni cewkę przed przepięciami łączeniowymi, zwiększając niezawodność w systemach ze sterownikami programowalnymi.

Zgodność z Normami

Stycznik pomocniczy DILAC-40 (24VDC) spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1, a także VDE 0660, UL i CSA. Oznaczenia zacisków cewki są zgodne z EN 50005, a numery styków z EN 50011. Urządzenie posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Stycznik pomocniczy DILAC-40 znajduje zastosowanie przede wszystkim w układach sterowania i automatyki przemysłowej oraz budynkowej. Dzięki stykom o działaniu wymuszonym idealnie nadaje się do obwodów bezpieczeństwa, gdzie wymagana jest kontrola stanu styków.

• Sterowanie cewkami styczników głównych i przekaźników w rozdzielnicach maszyn.
• Podawanie sygnałów do układów PLC, sterowników swobodnie programowalnych oraz systemów SCADA.
• Realizacja obwodów blokad i wyłączeń awaryjnych w instalacjach o podwyższonych wymaganiach niezawodności.
• Rozbudowa zestawów stycznikowych – możliwość łączenia z modułami styków pomocniczych DILA-XHIC(V) (do montażu z przodu).

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów o odpowiednim przekroju – dobierz przekrój zgodnie z prądem obciążenia (zalecany min. 0,5 mm² dla obwodów sterowniczych). Moment dokręcania nie dotyczy zacisków sprężynowych, jednak należy upewnić się, że przewód jest w pełni osadzony. Pamiętaj o zachowaniu wymaganej odległości izolacyjnej między obwodami. Wszelkie modyfikacje i konfigurację wykonuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie sterownicze stycznika DILAC-40? Napięcie sterownicze wynosi 24 V DC, co pozwala na bezpośrednie sterowanie z wyjść przekaźników półprzewodnikowych lub PLC.
• Ile styków normalnie otwartych (NO) posiada to urządzenie? Stycznik wyposażony jest w 4 styki normalnie otwarte, oznaczone jako 4 N/O (kombinacja 40E).
• Czy stycznik ma wbudowaną ochronę przeciwprzepięciową? Tak, urządzenie zawiera wbudowany układ przeciwprzepięciowy, który redukuje przepięcia powstające przy wyłączaniu cewki, co zwiększa żywotność elementów łączeniowych.
