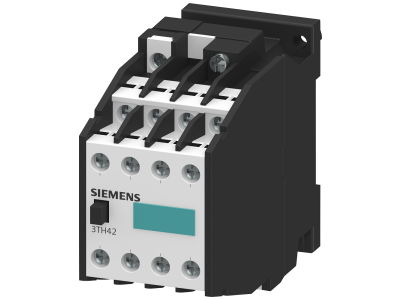

Stycznik pomocniczy 44 E DIN EN 50011, styki 4NO+4NC, 24VAC, 50Hz, zaciski śrubowe | 3TH4244-0AD0 Siemens

Alternatywny kod produktu: 3TH42440AD0

Opis i Kluczowe Cechy

Stycznik pomocniczy serii 44E o symbolu 3TH4244-0AD0 to uniwersalny element aparatury sterowniczej wyposażony w cztery zestyki zwierne (NO) i cztery rozwierne (NC). Urządzenie przeznaczone do współpracy z obwodami sterowania napięciem 24 VAC (50 Hz) – niskie napięcie cewki zwiększa bezpieczeństwo obsługi i umożliwia bezpośrednie sterowanie z typowych przekaźników lub PLC. Wyposażone w solidne zaciski śrubowe zapewniające pewne i trwałe połączenia przewodów. Produkt wykonany zgodnie z normą DIN EN 50011 gwarantującą kompatybilność wymiarową z szyną montażową.

• 4 zestyki zwierne (NO) + 4 zestyki rozwierne (NC): umożliwiają realizację złożonych układów sterowania, sygnalizacji oraz blokad elektrycznych bez konieczności stosowania dodatkowych rozdzielaczy.
• Napięcie cewki 24 VAC (50 Hz): bezpieczne sterowanie niskim napięciem, kompatybilne z typowymi obwodami sterowania w automatyce budynkowej i przemysłowej.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, ułatwiające montaż i serwis.
• Zgodność z normą DIN EN 50011: gwarancja standardowych wymiarów i rozmieszczenia styków, co ułatwia projektowanie szaf sterowniczych.
• Kompaktowa budowa 44E: oszczędność miejsca w rozdzielnicy przy zachowaniu dużej liczby styków pomocniczych.

Zgodność z Normami

Stycznik pomocniczy został zaprojektowany i wyprodukowany zgodnie z normą DIN EN 50011 określającą wymiary i układ styków. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Montaż i eksploatacja zgodne z zaleceniami producenta zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Stycznik pomocniczy 3TH4244-0AD0 znajduje zastosowanie w obwodach sterowania, sygnalizacji i blokad w instalacjach przemysłowych oraz budynkowych. Dzięki zestykom zwiernym i rozwiernym może być używany do rozbudowy układów styczników głównych, przekaźników lub sterowników PLC.

• Rozbudowa układów sterowania stycznikami głównymi – zwiększenie liczby zestyków pomocniczych.
• Realizacja obwodów sygnalizacji stanu urządzeń (np. załącz/wyłącz) w szafach sterowniczych.
• Tworzenie blokad elektrycznych zabezpieczających przed jednoczesnym załączeniem sprzecznych odbiorników.
• Współpraca z przekaźnikami programowalnymi (PLC) w celu odseparowania sygnałów sterujących.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (typowe wartości 0,5–0,8 Nm w zależności od przekroju przewodu). Przekrój przewodów dobrać do spodziewanego obciążenia prądowego oraz wymogów norm instalacyjnych. Po montażu sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy stycznik posiada podświetlenie? Prezentowany model nie jest wyposażony w podświetlenie. Sygnalizacja stanu załączenia wymaga zastosowania zewnętrznych wskaźników (np. lampki sygnalizacyjne).
• Jakim napięciem sterowana jest cewka? Cewka stycznika przystosowana jest do napięcia 24 VAC o częstotliwości 50 Hz. Nie wolno podłączać napięcia stałego ani wyższego napięcia przemiennego.
• Jaki jest tryb pracy styków pomocniczych? Styki zwierne (NO) zamykają obwód po załączeniu cewki, a rozwierne (NC) otwierają. Praca w obwodach suchych (bez obciążenia prądowego) – szczegółowe dane znamionowe prądów i napięć styków należy sprawdzić w karcie katalogowej producenta, ponieważ nie zostały one podane w dostarczonych danych.
