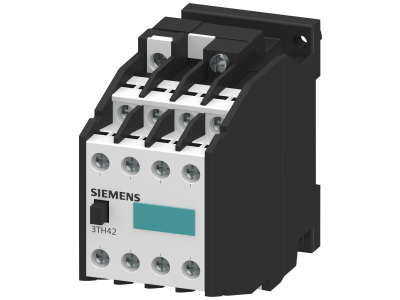

Stycznik pomocniczy 44 E DIN EN 50011, styki 4NO+4NC, 230/220V 50Hz, 276/264V 60Hz, zaciski śrubowe | 3TH4244-0AP0 Siemens

Alternatywny kod produktu: 3TH42440AP0

Opis i Kluczowe Cechy

Stycznik pomocniczy 3TH4244-0AP0 to urządzenie z serii 3TH4, wyposażone w 4 styki normalnie otwarte (NO) i 4 normalnie zamknięte (NC) z prowadzeniem wymuszonym. Przeznaczony do przełączania sygnałów sterujących w obwodach sterowniczych, zasilany napięciem AC 230/220 V (50 Hz) / 276/264 V (60 Hz). Wyposażony w wytrzymałe zaciski śrubowe, zapewniające pewne i trwałe przyłącze przewodów.

• 4 styki NO + 4 styki NC z prowadzeniem wymuszonym: gwarantuje bezpieczne przełączanie w aplikacjach bezpieczeństwa – zapobiega jednoczesnemu zwarciu styków NO i NC, co jest kluczowe w obwodach stopu awaryjnego i układach redundantnych.
• Napięcie sterowania AC 230/220 V 50 Hz / 276/264 V 60 Hz: uniwersalne zasilanie dostosowane do europejskich sieci 230 V, z możliwością pracy przy częstotliwości 60 Hz bez utraty parametrów.
• Zaciski śrubowe: umożliwiają szybki i pewny montaż przewodów o odpowiednim przekroju – odporność na wibracje i długotrwałe obciążenia mechaniczne.
• Znormalizowane oznaczenia przyłączy zgodne z DIN EN 50011: ułatwiają identyfikację styków podczas instalacji i serwisu, redukując ryzyko pomyłek.
• Możliwość rozbudowy do 10 obwodów pomocniczych: dzięki akcesoriom (powielaczom wyjść) stycznik może jednocześnie przełączać do 10 niezależnych obwodów, zwiększając elastyczność systemu sterowania.

Zgodność z Normami

Stycznik pomocniczy 3TH4244-0AP0 spełnia wymagania normy DIN EN 50011. Posiada także dopuszczenia IEC oraz UL/CSA (zgodnie z deklaracją producenta), co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Urządzenie jest odporne na wpływy klimatyczne, co gwarantuje stabilną pracę w zmiennych warunkach środowiskowych.

Zastosowanie

Stycznik pomocniczy 3TH4244-0AP0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w obwodach niskiego napięcia. Dzięki prowadzeniu wymuszonemu styków idealnie nadaje się do aplikacji związanych z bezpieczeństwem maszyn i instalacji.

• Przełączanie sygnałów sterujących w szafach rozdzielczych i sterowniczych – np. do załączania cewek styczników głównych lub przekaźników pośredniczących.
• Realizacja obwodów bezpieczeństwa z wymuszonym prowadzeniem styków – m.in. w układach stopu awaryjnego, blokadach drzwi czy monitorowaniu pozycji siłowników.
• Współpraca z PLC i sterownikami przemysłowymi – do odbioru i dystrybucji sygnałów binarnych w automatyce budynkowej i przemysłowej.
• Sygnalizacja stanów pracy – np. poprzez sterowanie lampkami kontrolnymi w pulpitach operatorskich.

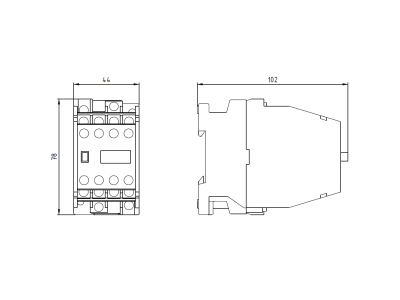

Wskazówki Montażowe

Montaż stycznika pomocniczego 3TH4244-0AP0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym styków – zaleca się stosowanie końcówek tulejkowych dla uzyskania pewnego połączenia. Momenty dokręcania zacisków oraz parametry przyłączeniowe należy stosować według dokumentacji technicznej producenta.

FAQ

• Jaką konfigurację styków ma stycznik 3TH4244-0AP0? Posiada 4 styki normalnie otwarte (NO) i 4 normalnie zamknięte (NC), wszystkie z prowadzeniem wymuszonym – co oznacza, że styki NO i NC nigdy nie mogą być jednocześnie zwarte, co jest wymagane w obwodach bezpieczeństwa.
• Jakie napięcie sterowania jest dopuszczalne? Cewka stycznika jest przystosowana do napięcia AC 230/220 V przy częstotliwości 50 Hz oraz 276/264 V przy 60 Hz. Nie nadaje się do zasilania DC (wymagana wersja DC).
• Czy stycznik można stosować w aplikacjach bezpieczeństwa? Tak – dzięki prowadzeniu wymuszonemu styków (mechaniczne sprzężenie) spełnia wymagania norm dla obwodów bezpieczeństwa, np. w układach stopu awaryjnego czy monitorowania osłon.
