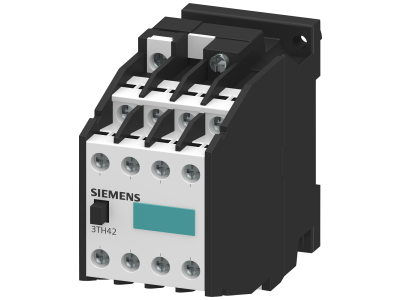

Stycznik pomocniczy 44 E 4NO+4NC AC, 24VAC 50Hz/ 29VAC 60Hz zaciski śrubowe | 3TH4244-0AB0 Siemens

Alternatywny kod produktu: 3TH42440AB0

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3TH4244-0AB0 to element aparatury modułowej przeznaczony do rozbudowy układów sterowania. Dzięki konfiguracji styków 4NO+4NC umożliwia jednoczesne przełączanie nawet czterech obwodów zwiernych i czterech rozwiernych, co zapewnia elastyczność w projektowaniu systemów automatyki. Cewka przystosowana do napięcia 24 V AC przy 50 Hz lub 29 V AC przy 60 Hz pozwala na pracę w instalacjach o różnych częstotliwościach zasilania. Zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów.

• Konfiguracja styków 4NO+4NC: Umożliwia sterowanie wieloma obwodami jednocześnie – idealne do rozszerzenia styczników głównych lub budowy układów logicznych.
• Napięcie cewki 24 V AC (50 Hz) / 29 V AC (60 Hz): Zapewnia kompatybilność z typowymi napięciami sterowniczymi w instalacjach przemysłowych i budynkowych, niezależnie od częstotliwości sieci.
• Zaciski śrubowe: Ułatwiają pewne i trwałe podłączanie przewodów o odpowiednim przekroju, co zwiększa niezawodność połączeń w szafie sterowniczej.
• Kompaktowa obudowa: Montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy oraz łatwa integracja z pozostałą aparaturą modułową.
• Styki pomocnicze: Służą do sygnalizacji stanu pracy urządzeń nadrzędnych lub przekazywania impulsów do układów PLC i przekaźników.

Zgodność z Normami

Stycznik pomocniczy 3TH4244-0AB0 został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w obwodach sterowania o napięciu do 400 V AC (zgodnie z przeznaczeniem styków).

Zastosowanie

Stycznik pomocniczy sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie wielu obwodów pomocniczych bez angażowania styczników głównych. Polecany do:

• Rozszerzania układów stycznikowych – do sygnalizacji stanu pracy styczników głównych i monitorowania obwodów.
• Sterowania przekaźnikami, cewkami styczników lub wejściami PLC – zapewnia separację galwaniczną i odpowiednią obciążalność.
• Realizacji prostych układów logicznych (np. blokad, załączania sekwencyjnego) w szafach sterowniczych maszyn i linii produkcyjnych.
• Automatyki budynkowej – do sterowania oświetleniem, wentylacją lub sygnalizacją w instalacjach inteligentnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje elektryczne). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany od źródła energii. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Zaleca się stosowanie przewodów o przekroju dobranym do prądu obciążenia styków oraz zgodnym z dokumentacją producenta. Moment dokręcania śrub zacisków musi być zgodny z instrukcją montażu – typowo 0,5–0,8 Nm. Po zamontowaniu należy sprawdzić poprawność działania wszystkich styków.

FAQ

• Jakie jest napięcie cewki tego stycznika? Cewka przystosowana jest do zasilania napięciem przemiennym 24 V AC przy częstotliwości 50 Hz lub 29 V AC przy 60 Hz. Nie należy podłączać napięcia stałego (DC).
• Czy stycznik można montować w rozdzielnicy bezpośrednio na szynie DIN? Tak, urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych. Szerokość obudowy odpowiada typowym modułom 17,5 mm – dokładny wymiar należy sprawdzić w karcie katalogowej.
• Jaki jest stopień ochrony obudowy? Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic IP20, jednak dokładna wartość może być podana w dokumentacji producenta. W przypadku pytań o konkretne parametry zalecamy kontakt z doradcą technicznym.
