Stycznik pomocniczy, 4NO, DC 24V, S00, przyłącze sprężynowe, z diodą | 3RH2140-2FB40 Siemens

Alternatywny kod produktu: 3RH21402FB40

Opis i Kluczowe Cechy

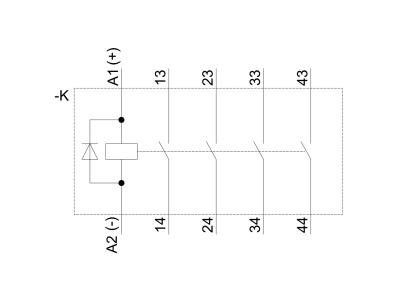

Stycznik pomocniczy Siemens SIRIUS 3RH2140-2FB40 to urządzenie serii 3RH2, wyposażone w cztery styki normalnie otwarte (4NO) i przystosowane do napięcia sterowania DC 24 V. Dzięki zintegrowanej diodzie oraz przyłączu sprężynowemu zapewnia szybki montaż i ochronę przed przepięciami indukcyjnymi. Wielkość S00 umożliwia kompaktową zabudowę w rozdzielnicach i szafach sterowniczych.

• 4 styki NO (normalnie otwarte): Pozwalają na jednoczesne przełączanie czterech niezależnych obwodów pomocniczych, zwiększając elastyczność sterowania i redukując potrzebę stosowania dodatkowych przekaźników.
• Napięcie cewki DC 24 V: Przystosowane do niskonapięciowych systemów sterowania, gwarantuje bezpieczną i stabilną pracę w instalacjach automatyki.
• Przyłącze sprężynowe: Beznarzędziowa technika łączenia przewodów skraca czas instalacji i eliminuje ryzyko poluzowania połączeń w wyniku wibracji.
• Zintegrowana dioda: Tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc elementy sterujące (np. styki PLC, przyciski) przed uszkodzeniem.
• Wielkość S00: Kompaktowa obudowa ułatwia zabudowę nawet w ograniczonej przestrzeni, umożliwiając gęste rozmieszczenie aparatury.

Zgodność z Normami

Stycznik pomocniczy 3RH2140-2FB40 spełnia wymagania międzynarodowych norm IEC oraz posiada certyfikację UL/CSA, co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania w instalacjach na całym świecie.

Zastosowanie

Stycznik SIRIUS 3RH2 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Sprawdza się w rozbudowanych układach automatyki i sterowania.

• Sterowanie stycznikami głównymi i przekaźnikami – rozdzielanie sygnałów załączających i wyłączających.
• Impulsy do modułów PLC – niezawodne przekazywanie sygnałów binarnych w systemach cyfrowych.
• Sygnalizacja stanu pracy – wizualizacja statusu urządzeń wykonawczych.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją i innymi odbiornikami za pośrednictwem przekaźników pośredniczących.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35. Przyłącze sprężynowe umożliwia beznarzędziowe podłączenie przewodów o przekroju zgodnym z dokumentacją techniczną (należy dobrać do spodziewanego obciążenia). Nie wymaga dokręcania – zatrzaski sprężynowe samoczynnie utrzymują przewód.

FAQ

• Czy stycznik posiada wbudowaną diodę? Tak, dioda jest zintegrowana i tłumi przepięcia indukcyjne, chroniąc elementy sterujące.
• Jakie jest napięcie sterowania tego modelu? Stycznik jest przystosowany do napięcia cewki DC 24 V.
• Czy można rozbudować ten stycznik o dodatkowe styki? Tak, seria 3RH2 umożliwia rozszerzenie do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych (akcesoria dostępne osobno).
