Stycznik pomocniczy, 4NO, DC 125V, S00, przyłącze śrubowe | 3RH2140-1BG40 Siemens

Alternatywny kod produktu: 3RH21401BG40

Opis i Kluczowe Cechy

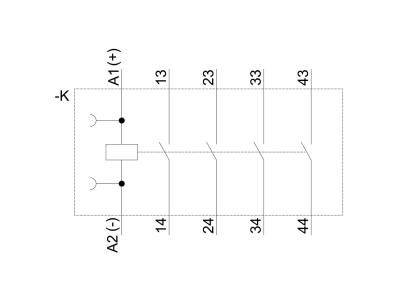

Stycznik pomocniczy Siemens 3RH2140-1BG40 (seria SIRIUS 3RH2) przeznaczony do przełączania sygnałów sterujących w obwodzie pomocniczym. Wyposażony w 4 styki normalnie otwarte (4NO) i cewkę DC 125V, w kompaktowej obudowie wielkości S00 z przyłączem śrubowym. Oferuje wysoką niezawodność styku oraz możliwość rozbudowy do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych.

• 4 styki NO (normalnie otwarte): Umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych – idealne do rozszerzania liczby torów sterowania.
• Napięcie cewki DC 125V: Dopasowany do instalacji sterowniczych prądu stałego, zapewnia pewne zadziałanie w systemach DC.
• Wielkość S00: Kompaktowa konstrukcja oszczędza miejsce na szynie DIN w szafie sterowniczej.
• Przyłącze śrubowe: Szybki i pewny montaż przewodów – niezawodne połączenie elektryczne bez konieczności stosowania specjalnych narzędzi.
• Możliwość rozbudowy do 8 biegunów: Dzięki zatrzaskiwaniu bloków łączników pomocniczych (max. 4NO+4NC) można elastycznie zwiększać liczbę styków w miarę potrzeb.

Zgodność z Normami

Stycznik pomocniczy 3RH2140-1BG40 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego przydatność do zastosowań na całym świecie. Posiada deklarację zgodności CE. Wszystkie styki dostępne są w wariantach z prowadzeniem wymuszonym (np. SUVA) dla aplikacji bezpieczeństwa – szczegóły w dokumentacji producenta.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 stosowany jest w obwodach sterowniczych do powielania sygnałów, separacji galwanicznej oraz rozszerzania liczby styków w układach automatyki.

• Sterowanie odbiornikami poprzez multipleksowanie sygnałów z przekaźników i styczników głównych.
• Przekazywanie impulsów sterujących do styczników mocy, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy urządzeń (np. załączanie lampek, wyjść do nadzoru).
• Automatyka budynkowa – przełączanie obwodów pomocniczych w szafach sterowniczych instalacji inteligentnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego mogą wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Moment dokręcania śrub przyłącza należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik 3RH2140-1BG40 posiada prowadzenie wymuszone styków? W ofercie producenta dostępne są warianty z prowadzeniem wymuszonym (np. SUVA) dla aplikacji bezpieczeństwa. Dla przedstawionego modelu (oznaczenie 1BG40) nie deklaruje się prowadzenia wymuszonego – należy sprawdzić kartę katalogową konkretnej wersji.
• Jakie jest napięcie cewki tego stycznika? Napięcie cewki wynosi DC 125V.
• Czy można rozszerzyć liczbę styków powyżej 4? Tak, stosując zatrzaskiwane bloki łączników pomocniczych można zwiększyć liczbę biegunów aż do 8 (w tym odpowiednią kombinację NO/NC).
