Stycznik pomocniczy, 4NO, DC 110V, S00, przyłącze sprężynowe | 3RH2140-2BF40 Siemens

Alternatywny kod produktu: 3RH21402BF40

Opis i Kluczowe Cechy

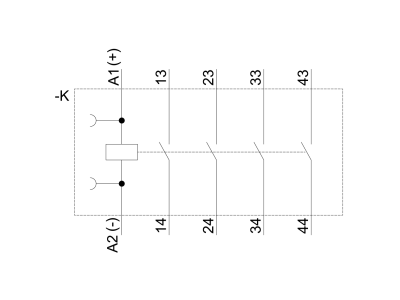

Stycznik pomocniczy Siemens 3RH2140-2BF40 z serii SIRIUS 3RH2 to element do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w cztery styki zwierne (4NO), cewkę prądu stałego 110 V oraz przyłącze sprężynowe. Dzięki kompaktowej wielkości S00 idealnie nadaje się do zabudowy w rozdzielnicach i szafach sterowniczych.

• 4 styki NO (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów sterujących, co zwiększa elastyczność instalacji.
• Cewka DC 110 V: Dopasowana do typowych napięć sterowania w instalacjach przemysłowych, zapewnia pewne załączanie bez zbędnych strat.
• Przyłącze sprężynowe: Skraca czas montażu – przewody wprowadza się bez użycia narzędzi, gwarantując trwały i wibroodporny styk.
• Wielkość S00: Kompaktowa obudowa oszczędza miejsce na szynie DIN, co ułatwia rozbudowę układów sterowania.
• Styki z prowadzeniem wymuszonym: Zapewniają bezpieczeństwo w aplikacjach wymagających nadzoru nad stanem styków (np. układy awaryjnego wyłączenia).

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2140-2BF40 spełnia wymagania norm międzynarodowych (IEC) oraz północnoamerykańskich (UL/CSA). Produkt oznaczony znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do przełączania sygnałów sterujących w układach automatyki przemysłowej i budynkowej. Może współpracować ze stycznikami głównymi, przekaźnikami, PLC oraz przyciskami sterowniczymi.

• Rozszerzanie liczby styków w stycznikach głównych (np. seria 3RT2) – do 8 biegunów po dodaniu bloków łączników pomocniczych.
• Przełączanie sygnałów w obwodach sterowania maszyn, linii produkcyjnych i instalacji HVAC.
• Sygnalizacja stanu urządzeń – np. potwierdzenie załączenia rozrusznika.
• Realizacja obwodów bezpieczeństwa z wymuszonym prowadzeniem styków.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącze sprężynowe – zaciski otwiera się wkrętakiem płaskim, a przewód o odpowiednim przekroju (dobranym do prądu obciążenia) wsuwa się do oporu. Moment dokręcania (o ile dotyczy) – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń oraz działanie styku.

FAQ

• Czy stycznik pomocniczy ma podświetlenie sygnalizacyjne? W standardowym wykonaniu 3RH2140-2BF40 nie przewidziano wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować osobne lampki lub moduły LED.
• Jaki stopień ochrony ma to urządzenie? Styczniki pomocnicze serii SIRIUS 3RH2 w standardowej wersji przeznaczone są do montażu w rozdzielnicach, gdzie typowy stopień ochrony zapewnia obudowa (np. IP20 dla części zaciskowej).
• Czy styk pracuje w trybie zwiernym (NO) czy rozwiernym (NC)? Model 3RH2140-2BF40 posiada cztery styki zwierne (4NO), które w stanie spoczynku są otwarte i zwierają się po załączeniu cewki.
