Stycznik pomocniczy, 4NO, AC 220V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2140-2AN20 Siemens

Alternatywny kod produktu: 3RH21402AN20

Opis i Kluczowe Cechy

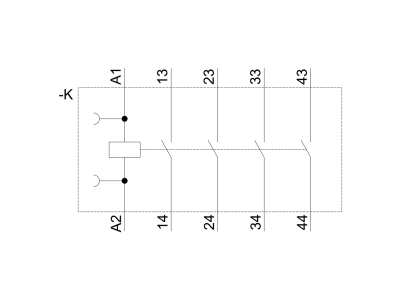

Stycznik pomocniczy Siemens SIRIUS 3RH2140-2AN20 to 4-biegunowe urządzenie z 4 stykami normalnie otwartymi (4NO), przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Z cewką przystosowaną do napięcia AC 220 V (50/60 Hz) i przyłączem sprężynowym, oferuje szybki i pewny montaż bez użycia narzędzi. Utrzymany w wielkości S00, doskonale nadaje się jako rozszerzenie styczników głównych lub samodzielny element sterowania.

• 4 styki normalnie otwarte (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów pomocniczych, co zwiększa elastyczność układu sterowania.
• Cewka AC 220 V (50/60 Hz): Zapewnia bezpośrednie zasilanie z typowej sieci oświetleniowej bez konieczności stosowania dodatkowych przetwornic napięcia.
• Przyłącze sprężynowe: Skraca czas montażu – przewody są szybko i pewnie zaciskane bez użycia narzędzi, co minimalizuje ryzyko poluzowania połączeń pod wpływem drgań.
• Możliwość rozbudowy do 8 biegunów: Poprzez zatrzaskiwane bloki łączników pomocniczych, co pozwala dostosować liczbę styków do wymagań aplikacji bez wymiany całego urządzenia.
• Wysoka niezawodność styku i odporność klimatyczna: Gwarantują stabilną pracę w zmiennych warunkach otoczenia, od chłodnych rozdzielnic po zakłady przemysłowe.

Zgodność z Normami

Stycznik pomocniczy 3RH2140-2AN20 jest zaprojektowany zgodnie z wymaganiami międzynarodowych norm, w tym IEC i UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność w instalacjach na całym świecie. Posiada oznaczenie CE oraz standardowe dopuszczenia umożliwiające stosowanie w Europie i Ameryce Północnej.

Zastosowanie

Urządzenie dedykowane jest do sterowania sygnałami w obwodach pomocniczych, szczególnie tam, gdzie wymagana jest elastyczna rozbudowa i szybki montaż. Sprawdza się w następujących scenariuszach:

• Rozszerzanie styczników głównych SIRIUS serii 3RT2 – powielanie wyjść sterujących w układach zasilania silników i odbiorników.
• Sterowanie sygnalizacją, przekaźnikami pomocniczymi lub wejściami PLC w szafach sterowniczych.
• Aplikacje wymagające wysokiej niezawodności styku, np. w obwodach bezpieczeństwa (przy zastosowaniu wariantów z prowadzeniem wymuszonym).
• Automatyka budynkowa – przełączanie obwodów oświetlenia, ogrzewania czy wentylacji w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (zgodnie z normą PN-EN 60715). Przyłącza sprężynowe wymagają przewodów o odpowiednim przekroju (zalecany zakres wg dokumentacji producenta). Nie wymagają one dokręcania momentem obrotowym, ale należy upewnić się, że przewód jest wciśnięty do oporu. Po montażu sprawdź poprawność połączeń i działanie styków przed załączeniem napięcia.

FAQ

• Czy stycznik 3RH2140-2AN20 posiada prowadzenie wymuszone styków? W standardowej wersji nie jest to deklarowane, jednak seria 3RH2 oferuje warianty z prowadzeniem wymuszonym (oznaczone np. SUVA). Zalecamy weryfikację w konkretnej karcie katalogowej lub zamówienie odpowiedniej wersji dla aplikacji bezpieczeństwa.
• Jaki jest stopień ochrony obudowy stycznika? Dla montażu wewnątrz rozdzielnicy przyjmuje się typowy stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12,5 mm). Szczegółowe dane znajdują się w dokumentacji technicznej produktu.
• Czy stycznik można stosować do przełączania obciążeń indukcyjnych (cewek styczników)? Tak, styki 4NO są przystosowane do przełączania obwodów sterowniczych, w tym cewek styczników i przekaźników. Należy jednak dobrać odpowiednią korekcję (np. warystory) przy wyższych napięciach i prądach – zgodnie z zaleceniami producenta.
