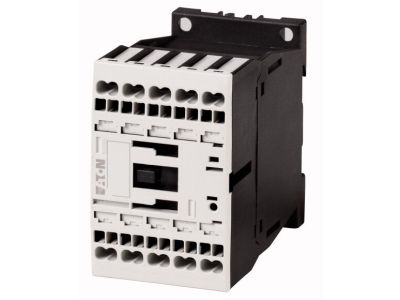

Stycznik pomocniczy 3Z1R zacisk sprężynowy, DILAC-31(24VDC) | 276488 Eaton

Alternatywny kod produktu: DILAC-31(24VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILAC-31 (nr kat. 276488) z serii DILA to urządzenie podstawowe ze stykami o działaniu wymuszonym, wyposażone w 3 styki normalnie otwarte (NO) i 1 styk normalnie zamknięty (NC). Znamionowy prąd roboczy AC-15 wynosi 4 A przy napięciach 230 V oraz 400 V AC, co pozwala na bezpieczne sterowanie obwodami sterowniczymi o znacznym obciążeniu indukcyjnym. Napięcie sterownicze 24 V DC umożliwia bezpośrednie współdziałanie z układami PLC i sterownikami. Zaciski sprężynowe zapewniają szybki, bezobsługowy montaż bez konieczności dokręcania śrub.

• 3 styki NO + 1 NC (działanie wymuszone): gwarantują niezawodne zwieranie i rozwieranie obwodów sterowniczych, co jest kluczowe w aplikacjach wymagających bezpieczeństwa funkcjonalnego.
• Znamionowy prąd AC-15 Ie = 4 A (przy 230 V i 400 V): umożliwia sterowanie cewkami styczników, przekaźników oraz innych odbiorników indukcyjnych bez ryzyka przegrzania styków.
• Zaciski sprężynowe (Push-In): skracają czas montażu i eliminują konieczność ponownego dokręcania, zachowując trwałe, wibracyjne połączenie przewodów.
• Napięcie sterownicze 24 V DC: idealne do współpracy z cyfrowymi sterownikami PLC i modułami automatyki, bez konieczności stosowania dodatkowych konwerterów.
• Wbudowany układ przeciwprzepięciowy: chroni cewkę i elektronikę sterującą przed przepięciami łączeniowymi, wydłużając żywotność urządzenia.

Zgodność z Normami

Stycznik pomocniczy DILAC-31 spełnia wymagania norm IEC/EN 60947, EN 60947-5-1, VDE 0660, UL oraz CSA. Oznaczenia zacisków cewki są zgodne z EN 50005, a numery styków – z EN 50011. Urządzenie posiada certyfikat CE i jest przeznaczone do stosowania w instalacjach przemysłowych oraz komercyjnych.

Zastosowanie

Dzięki kompaktowej budowie i stykom o działaniu wymuszonym, stycznik pomocniczy DILAC-31 znajduje zastosowanie w różnorodnych układach sterowania i automatyki budynkowej.

• Jako element rozszerzający liczbę styków w stycznikach i rozrusznikach (łączenie z modułem styków pomocniczych DILA-XHIC(V)…).
• Do impulsowego sterowania cewkami styczników głównych oraz przekaźników w szafach sterowniczych.
• W obwodach sygnalizacji stanu pracy maszyn (NO do załączania lampki, NC do sygnalizacji błędu).
• W systemach bezpieczeństwa maszyn wymagających wymuszonego rozwierania styków (aplikacje stop awaryjny, monitoring styczników).

Wskazówki Montażowe

Montaż i konserwacja stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony minimum IP20. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecane do 2,5 mm² dla zacisków sprężynowych). Moment dokręcania – w przypadku stosowania końcówek tulejkowych – należy sprawdzić w dokumentacji producenta; standardowo zaciski sprężynowe nie wymagają dokręcania.

FAQ

• Czy stycznik pomocniczy posiada wbudowane podświetlenie? Nie, produkt nie zawiera podświetlenia. Do sygnalizacji stanu (np. załączenia cewki) można zastosować dedykowane moduły sygnalizacyjne z serii DILA lub zewnętrzne lampki LED montowane na szynie.
• Jaki jest stopień ochrony stycznika? Stopień ochrony IP20. Chroni przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w zamkniętej rozdzielnicy o wyższym IP.
• Czy styki działają w trybie T (przełączny)? Jakie są oznaczenia? Styk pomocniczy oferuje 3 styki normalnie otwarte (NO) i 1 normalnie zamknięty (NC) – łączna konfiguracja 3Z1R. Styki nie są przełączne (SPDT). Oznaczenia numerów styków zgodne z EN 50011, oznaczenia zacisków cewki zgodne z EN 50005.
