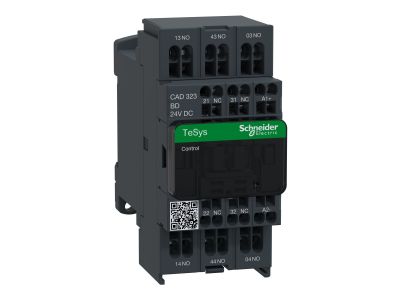

Stycznik pomocniczy 3NO 2NC cewka sterująca 24VDC, Tesys | CAD323BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy Tesys CAD323BD to urządzenie wyposażone w trzy zestyki normalnie otwarte (NO) i dwa normalnie zamknięte (NC), sterowane cewką napięcia stałego 24VDC. Szerokość modułu nie została określona w dokumentacji – przed montażem zalecamy sprawdzenie wymiarów w karcie katalogowej producenta. Konstrukcja stycznika zapewnia niezawodne przełączanie obwodów pomocniczych w systemach sterowania maszyn i rozdzielnic.

• Konfiguracja styków 3NO + 2NC: Umożliwia jednoczesne sterowanie trzema obwodami normalnie otwartymi i dwoma normalnie zamkniętymi – idealne do realizacji logiki załączania i sygnalizacji w układach rozruszników.
• Cewka sterująca 24VDC: Niskonapięciowe sterowanie prądem stałym zwiększa bezpieczeństwo personelu i jest kompatybilne z typowymi zasilaczami przemysłowymi oraz układami PLC.
• Przynależność do serii Tesys: Gwarantuje pełną integrację mechaniczną i elektryczną z pozostałymi elementami systemu (styczniki, przekaźniki, moduły interfejsu) przy projektowaniu rozruszników nawrotnych, liniowych oraz przełączników gwiazda/trójkąt.
• Konstrukcja przystosowana do montażu w rozdzielnicach: Łatwy montaż na szynie TH35 (DIN) – bez użycia narzędzi w przypadku szybkiego mocowania (szczegóły w dokumentacji).

Zgodność z Normami

Stycznik pomocniczy Tesys CAD323BD spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Dokładne numery norm nie zostały podane w udostępnionych danych – zalecamy weryfikację w oryginalnej karcie katalogowej produktu przed zastosowaniem w konkretnym projekcie.

Zastosowanie

Stycznik pomocniczy Tesys CAD323BD został zaprojektowany przede wszystkim do układów rozruszników silników, ale sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych.

• Budowa rozruszników nawrotnych i liniowych – sterowanie kierunkiem obrotów silnika.
• Realizacja przełączników gwiazda/trójkąt – sekwencyjne załączanie styczników głównych.
• Sterowanie pomocnicze w układach z autotransformatorem – sygnalizacja stanu i blokady.
• Systemy automatyki budynkowej i przemysłowej – przekazywanie sygnałów do styczników głównych, przekaźników lub wejść PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – w przypadku braku szczegółowych danych, należy stosować ogólne zasady doboru dla danej wartości prądu znamionowego styków (jeśli nie podano, skonsultuj się z kartą katalogową).

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika CAD323BD jest przystosowana do napięcia stałego 24VDC. Należy podawać napięcie o właściwej polaryzacji – brak informacji o zabudowanej diodzie, dlatego zaleca się zachowanie zgodności z oznaczeniami na obudowie.
• Ile zestyków ma ten stycznik i jaka jest ich konfiguracja? Stycznik wyposażony jest w 5 zestyków: 3 normalnie otwarte (NO) oraz 2 normalnie zamknięte (NC). Pozwala to na sterowanie kilkoma obwodami pomocniczymi jednocześnie.
• Czy stycznik można montować na szynie DIN? Tak, stycznik pomocniczy Tesys CAD323BD jest przystosowany do montażu na szynie TH35 (DIN). Sposób mocowania (zatrzask czy sprężyna) – sprawdź w instrukcji producenta.
