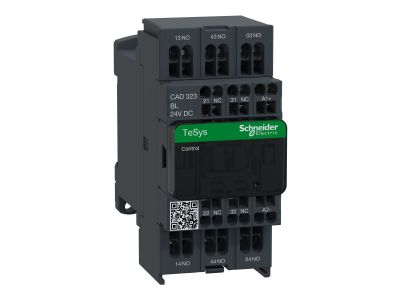

Stycznik pomocniczy 3NO 2NC cewka o niskim zużyciu 24VDC, Tesys | CAD323BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy Tesys CAD323BL z cewką prądu stałego 24 VDC o niskim zużyciu energii przeznaczony jest do sterowania rozrusznikami silników – liniowymi, nawrotnymi, gwiazda/trójkąt oraz z autotransformatorem. Wyposażony w układ styków 3NO + 2NC zapewnia elastyczność w budowie układów sterowania i sygnalizacji. Kompaktowa obudowa montowana na szynę TH35 pozwala na łatwą integrację w rozdzielnicach modułowych.

• Styki 3NO + 2NC: umożliwiają realizację złożonych sekwencji sterowania (np. załączanie, blokady nawrotne) oraz sygnalizację stanu pracy – trzy tory normalnie otwarte do załączania i dwa normalnie zamknięte do bezpiecznego odcięcia.
• Cewka 24 VDC o niskim zużyciu: zmniejsza straty mocy w szafie sterowniczej, ogranicza nagrzewanie i wydłuża żywotność stycznika w systemach sterowania PLC lub bramkowych.
• Przeznaczenie do rozruszników: dedykowany do współpracy ze stycznikami głównymi w układach nawrotnych, gwiazda/trójkąt i autotransformatorowych – zapewnia kompatybilność mechaniczną i elektryczną w aplikacjach Tesys.
• Montaż na szynie TH35: szybka instalacja w standardowych rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów; oszczędność miejsca i czasu montażu.
• Niskie zużycie energii cewki: pozwala na stosowanie mniejszych zasilaczy 24 VDC w szafie sterowniczej oraz redukuje obciążenie termiczne wokół aparatury.

Zgodność z Normami

Stycznik pomocniczy Tesys CAD323BL spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego oraz standardem DIN dla aparatury modułowej. Szczegółowe dane dotyczące konkretnych norm (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Stycznik pomocniczy CAD323BL znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie pomocniczych obwodów sterowania i sygnalizacji. Dzięki konfiguracji 3NO+2NC idealnie nadaje się do:

• Sterowania rozrusznikami silników – układy nawrotne, gwiazda/trójkąt, autotransformator (jako stycznik pomocniczy do przełączania styków sterujących).
• Impulsowego sterowania stycznikami głównymi i przekaźnikami w systemach PLC – cewka 24 VDC bezpośrednio kompatybilna z wyjściami sterowników.
• Sygnalizacji stanu pracy maszyn i urządzeń – styki NO/NC do przesyłania informacji do nadrzędnego systemu sterowania (HMI, SCADA).
• Automatyki budynkowej i przemysłowej – realizacja blokad, załączeń czasowych, sekwencji w szafach rozdzielczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego Tesys CAD323BL powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej szafy sterowniczej. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm). Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzania styków. Zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych.

FAQ

• Czy stycznik CAD323BL ma wbudowane podświetlenie lub diodę LED? Nie – model CAD323BL nie zawiera podświetlenia. Jest to stycznik pomocniczy przeznaczony do sterowania i sygnalizacji stanów załącz/wyłącz w obwodach pomocniczych.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. W standardowych warunkach montażu wewnątrz rozdzielnicy modułowej w suchych pomieszczeniach przyjmuje się typowy dla aparatury modułowej stopień IP20 (ochrona przed dotknięciem palcem). W przypadku instalacji w trudniejszych warunkach zalecane jest zastosowanie obudowy hermetycznej.
• Jaki jest tryb pracy styków – czy są normalnie otwarte, czy normalnie zamknięte? Stycznik wyposażony jest w 3 styki normalnie otwarte (NO) oraz 2 styki normalnie zamknięte (NC). Oznacza to, że po podaniu napięcia na cewkę styki NO zamykają się, a NC otwierają. Przy braku napięcia styki NO są rozwarte, NC – zwarte.
