Stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze sprężynowe, z diodą | 3RH2131-2FB40 Siemens

Alternatywny kod produktu: 3RH21312FB40

Opis i Kluczowe Cechy

Stycznik pomocniczy SIRIUS 3RH2131-2FB40 z konfiguracją styków 3NO+1NC i cewką DC 24 V. Wyposażony w przyłącze sprężynowe oraz zintegrowaną diodę ochronną. Wielkość S00 zapewnia kompaktową budowę, idealną do rozbudowy modułowych układów sterowania. Przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych.

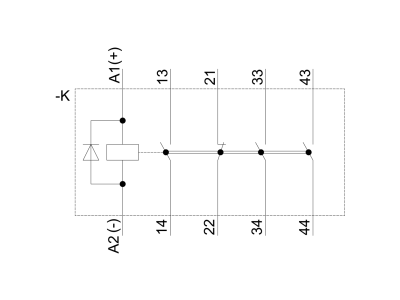

• Konfiguracja styków 3NO+1NC: Trzy styki normalnie otwarte i jeden normalnie zamknięty dają elastyczność przy budowie układów sterowania, sygnalizacji i bezpieczeństwa.
• Napięcie cewki DC 24 V: Bezpieczne napięcie sterownicze zgodne z typowymi zasilaczami automatyki, ułatwia integrację z przekaźnikami i sterownikami PLC.
• Przyłącze sprężynowe: Szybki montaż przewodów bez użycia narzędzi – oszczędność czasu i odporność na wibracje.
• Zintegrowana dioda: Tłumi przepięcia indukcyjne przy wyłączaniu cewki, chroniąc elementy półprzewodnikowe w obwodzie sterującym.
• Prowadzenie wymuszone styków: Zapewnia niezawodne rozwieranie styków NC nawet w przypadku zgrzania styków NO – istotne w aplikacjach bezpieczeństwa.

Zgodność z Normami

Stycznik posiada dopuszczenia międzynarodowe (IEC, UL/CSA), co umożliwia stosowanie na całym świecie. Wszystkie styki dostępne z prowadzeniem wymuszonym, również w wariantach SUVA, spełniających wymagania dla układów bezpieczeństwa. Odporność na wpływy klimatyczne i wysoka niezawodność styku gwarantują długotrwałą pracę w trudnych warunkach przemysłowych.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych maszyn i instalacji. Sprawdza się w aplikacjach wymagających rozszerzenia liczby styków oraz w układach bezpieczeństwa.

• Rozszerzanie funkcji styczników głównych – dodatkowe styki NO/NC do sygnalizacji i blokad.
• Sterowanie sygnałami w systemach automatyki budynkowej i przemysłowej.
• Aplikacje bezpieczeństwa z wymuszonym prowadzeniem styków (np. zatrzymanie awaryjne, ochrona drzwi).
• Zastosowanie w rozdzielnicach i szafach sterowniczych jako element systemu SIRIUS.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik mocuje się na szynie DIN TH35. Do przyłącza sprężynowego należy wsunąć odpowiednio odizolowany przewód o przekroju dobranym do prądu obciążenia (zgodnie z dokumentacją producenta). Nie przekraczać momentu dokręcania określonego w instrukcji – w przypadku przyłącza sprężynowego nie wymaga on dokręcania. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy stycznik ma wbudowaną diodę ochronną? Tak – zintegrowana dioda redukuje przepięcia powstające przy wyłączaniu cewki DC 24 V, co chroni elementy sterujące (np. wyjścia PLC).
• Czy można go stosować w układach bezpieczeństwa? Tak – styki są wykonane z prowadzeniem wymuszonym, co zapewnia bezpieczne rozwieranie obwodu NC w przypadku awarii; dostępne są także warianty SUVA.
• Jaki jest stopień ochrony? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Zazwyczaj aparatura modułowa montowana w rozdzielnicy osiąga IP20 – dla dokładnych danych należy sprawdzić dokumentację techniczną.
