Stycznik pomocniczy, 3NO+1NC, DC 220V, S00, przyłącze sprężynowe | 3RH2131-2BM40 Siemens

Alternatywny kod produktu: 3RH21312BM40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens Sirius 3RH2131-2BM40 (wielkość S00) służy do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażono go w układ styków 3NO+1NC oraz cewkę DC 220V, co umożliwia pewne przełączanie nawet przy napięciu stałym. Przyłącze sprężynowe przyspiesza i upraszcza okablowanie, eliminując potrzebę dokręcania śrub.

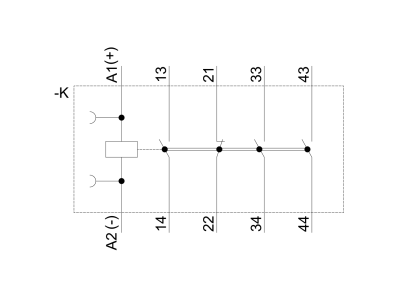

• Układ styków 3NO+1NC: Trzy zestyków normalnie otwartych oraz jeden normalnie zamknięty zapewniają elastyczność konfiguracji obwodów sterowniczych.
• Napięcie cewki DC 220V: Przystosowany do obwodów sterowania prądem stałym o napięciu 220 V – typowe zasilanie w instalacjach przemysłowych.
• Wielkość S00: Kompaktowa obudowa (szerokość 45 mm) oszczędza miejsce w szafie sterowniczej.
• Przyłącze sprężynowe: Szybki i beznarzędziowy montaż przewodów, zwiększający efektywność pracy instalatora.
• Kompatybilność z systemem SIRIUS: Możliwość rozbudowy o zatrzaskiwane bloki łączników pomocniczych aż do 8 biegunów (w ramach serii).

Zgodność z Normami

Sterownik pomocniczy 3RH2 spełnia wymagania norm międzynarodowych (IEC, UL/CSA) oraz posiada certyfikat CE. Wykonany zgodnie z wytycznymi dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej – gwarantuje bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Stycznik pomocniczy 3RH2131-2BM40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w obwodach pomocniczych.

• Rozszerzanie zestyków w układach sterowania maszynami i urządzeniami.
• Przekazywanie impulsów do styczników głównych, przekaźników lub PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, wentylacją.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Moment dokręcania (w przypadku połączeń śrubowych) podany jest w dokumentacji producenta – przy złączach sprężynowych wystarczy wsunąć przewód bez dokręcania.

FAQ

• Jaki jest stopień ochrony (IP) tego stycznika? W danych katalogowych nie podano konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 z przodu – szczegóły należy sprawdzić w dokumentacji technicznej.
• Czy styk NC jest rozwierny przy braku napięcia? Tak, w przypadku styczników pomocniczych styk normalnie zamknięty (NC) jest zwarty w stanie spoczynku (bez napięcia na cewce), a rozwierany po zasileniu cewki.
• Czy stycznik jest wyposażony w diodę gaszącą lub podświetlenie? W dostarczonym modelu nie przewidziano podświetlenia ani wbudowanej diody gaszącej – elementy te mogą być dostępne jako akcesoria zewnętrzne (np. moduły gaszące do cewek DC).
