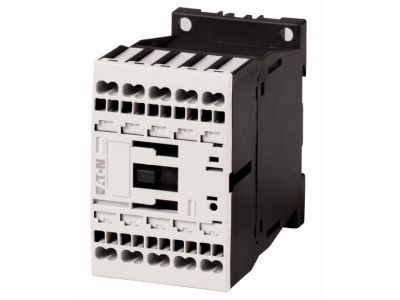

Stycznik pomocniczy 2Z2R DILAC-22(24VDC) sterowanie 24VDC z.spręż. DILA | 276520 Eaton

Alternatywny kod produktu: DILAC-22(24VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILAC-22 (symbol 276520) to urządzenie podstawowe z rodziny przekaźników stycznikowych DILA, wyposażone w styki o działaniu wymuszonym. Przeznaczony do sterowania napięciem 24 V DC, oferuje znamionowy prąd roboczy AC-15 4 A (dla napięć 220–240 V oraz 380–415 V). Dzięki dwóm zestykom normalnie otwartym (NO) i dwóm normalnie zamkniętym (NC) umożliwia elastyczną konfigurację układów pomocniczych. Zaciski sprężynowe przyspieszają montaż, a wbudowany układ przeciwprzepięciowy chroni cewkę przed przepięciami.

• Styki 2NO + 2NC (2Z2R): Umożliwiają realizację zarówno obwodów zwierających, jak i rozwierających w jednym urządzeniu, co upraszcza okablowanie i zmniejsza liczbę potrzebnych elementów.
• Znamionowy prąd roboczy AC-15 Ie = 4 A: Zapewnia bezpieczne sterowanie obciążeniami indukcyjnymi, takimi jak cewki styczników, przekaźników czy siłowników, bez ryzyka przegrzania styków.
• Napięcie sterowania 24 V DC: Kompatybilne z popularnymi niskonapięciowymi układami sterowania w automatyce budynkowej i przemysłowej.
• Zaciski sprężynowe (bezśrubowe): Skracają czas montażu i eliminują potrzebę dokręcania, zapewniając pewne połączenie przewodów o odpowiednim przekroju.
• Wbudowany układ przeciwprzepięciowy: Chroni cewkę przed przepięciami łączeniowymi, zwiększając trwałość stycznika i niezawodność całego układu.
• Stopień ochrony IP20: Przystosowany do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy DILAC-22 spełnia wymagania norm: IEC/EN 60947, EN 60947-5-1, VDE 0660 oraz posiada certyfikaty UL i CSA. Oznaczenia zacisków cewki są zgodne z EN 50005, a numeracja styków z EN 50011. Produkt posiada oznakowanie CE.

Zastosowanie

Stycznik pomocniczy DILAC-22 znajduje zastosowanie w układach sterowania i automatyki przemysłowej oraz budynkowej, gdzie wymagana jest niezawodna separacja galwaniczna i działanie wymuszone styków. Szczególnie polecany do rozbudowy zestyków głównych styczników i przekaźników.

• Sterowanie cewkami styczników głównych i przekaźników pomocniczych w szafach sterowniczych.
• Wysyłanie sygnałów impulsowych do wejść sterowników PLC lub modułów wejść/wyjść.
• Realizacja obwodów sygnalizacji stanu (NO – załączony, NC – wyłączony) w panelach operatorskich.
• Budowa układów blokad i zabezpieczeń logicznych w instalacjach przemysłowych (dzięki stykom o działaniu wymuszonym).

Wskazówki Montażowe

Montaż stycznika pomocniczego DILAC-22 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Zaciski sprężynowe umożliwiają szybkie podłączenie przewodów o odpowiednim przekroju (zgodnie z dokumentacją producenta). Nie wymagają one momentu dokręcania – wystarczy wcisnąć przewód do oporu. Przekrój przewodów należy dobrać do prądu roboczego (max 4 A AC-15). Po montażu sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy stycznik DILAC-22 jest wyposażony w podświetlenie? Nie, w danych technicznych nie przewidziano wbudowanego podświetlenia. Sygnalizację stanu można zrealizować poprzez dodatkowe moduły lub zewnętrzne lampki sygnalizacyjne.
• Jaki stopień ochrony ma stycznik pomocniczy DILAC-22? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie jest przeznaczone do montażu wewnątrz rozdzielnic i szaf sterowniczych.
• Co oznacza „styki o działaniu wymuszonym” (z.spręż.)? Oznacza to, że styki NO i NC są ze sobą sprzężone mechanicznie w taki sposób, że w żadnym momencie pracy nie mogą znajdować się w tym samym stanie (jednocześnie zwarte). Zapewnia to bezpieczeństwo funkcjonalne w układach sterowania, np. przy blokadach styczników.
