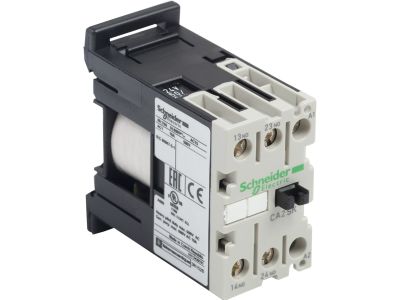

Stycznik pomocniczy 2NO cewka sterująca 110VAC, TeSys | CA2SK20F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy CA2SK20F7 z serii TeSys (Schneider Electric) wyposażony w dwa styki normalnie otwarte (2NO) i cewkę sterującą 110 V AC. Przeznaczony do zastosowań pomocniczych w układach sterowania, gdzie wymagane jest niezawodne przełączanie sygnałów lub załączanie pomocniczych obwodów. Kompaktowa obudowa ułatwia montaż w rozdzielnicach na szynie TH35.

• 2 styki NO (normalnie otwarte): Umożliwiają przekazywanie impulsów sterujących do styczników głównych, przekaźników lub wejść PLC oraz realizację sygnalizacji stanu pracy.
• Cewka sterująca 110 V AC: Przystosowana do typowego napięcia sieciowego, co zapewnia łatwą integrację z istniejącymi instalacjami bez potrzeby stosowania dodatkowych zasilaczy.
• Konstrukcja zgodna z systemem TeSys: Gwarantuje spójność mechaniczną i elektryczną z pozostałymi elementami serii, upraszczając projektowanie szaf sterowniczych.
• Kompaktowe wymiary: Oszczędność miejsca na szynie DIN, pozwalająca na gęste zagęszczenie aparatury w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych (IEC/EN) oraz posiada oznaczenie CE. Zastosowano standard DIN dla montażu na szynie TH35. Urządzenie przeznaczone do pracy w rozdzielnicach o stopniu ochrony co najmniej IP20.

Zastosowanie

Stycznik pomocniczy CA2SK20F7 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej jako element sygnalizacyjny, wykonawczy lub pośredniczący w przekazywaniu sygnałów.

• Sterowanie cewkami styczników głównych – załączanie i wyłączanie większych obciążeń za pomocą sygnałów niskoprądowych.
• Przekazywanie impulsów do wejść PLC lub modułów sterujących – sygnalizacja stanu urządzeń (np. praca, awaria).
• Współpraca z przekaźnikami pomocniczymi i timerami w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub bramami w obwodach pomocniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zwykle 0,8–1,2 Nm dla styczników TeSys). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika CA2SK20F7 jest przystosowana do napięcia 110 V AC. Nie nadaje się do zasilania napięciem stałym (DC).
• Czy stycznik ma podświetlenie lub wskaźnik LED? Produkt nie posiada wbudowanego podświetlenia ani diody LED. Stan załączenia można sygnalizować zewnętrznie za pomocą zestyków pomocniczych.
• Jaki jest stopień ochrony stycznika? Obudowa stycznika zapewnia stopień ochrony IP20 – typowy dla aparatury montowanej wewnątrz rozdzielnic. W przypadku pracy w środowisku zapylonym lub wilgotnym należy zastosować dodatkową obudowę zewnętrzną.
