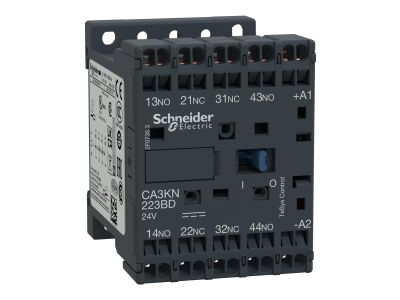

Stycznik pomocniczy 2NO 2NC cewka sterująca 24VDC, TeSys | CA3KN223BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy CA3KN223BD z serii TeSys to element przeznaczony do rozszerzania liczby styków w układach sterowania rozrusznikami silników. Wyposażony w konfigurację 2NO+2NC oraz cewkę sterującą 24VDC, zapewnia elastyczność w realizacji funkcji nawrotnych, przełączania gwiazda/trójkąt oraz rozruchu przez autotransformator. Kompaktowa budowa ułatwia integrację z istniejącymi systemami automatyki.

• Konfiguracja 2NO+2NC: Dwie pary zwierne i dwie rozwierne umożliwiają tworzenie złożonych układów sterowania oraz sygnalizacji stanu – jedna para styków może sterować cewką, druga przekazywać informację zwrotną do PLC.
• Cewka sterująca 24VDC: Niskie napięcie zapewnia bezpieczeństwo obsługi i bezpośrednie sterowanie z typowych sterowników PLC, eliminując konieczność stosowania dodatkowych przetwornic.
• Przeznaczenie do rozruszników: Zaprojektowany do współpracy z rozrusznikami liniowymi, nawrotnymi oraz układami gwiazda/trójkąt – wszechstronne zastosowanie w instalacjach przemysłowych.
• Pełna integracja z systemami sterowania: Stycznik pomocniczy doskonale współpracuje ze stycznikami głównymi TeSys, umożliwiając szybkie rozszerzenie zestyków bez skomplikowanej przebudowy szafy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowej i EMC, posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury sterowniczej instalowanej na szynie DIN.

Zastosowanie

Stycznik pomocniczy CA3KN223BD stosowany jest wszędzie tam, gdzie potrzebne jest rozszerzenie liczby styków pomocniczych w układach sterowania silnikami. Sprawdza się zarówno w nowych instalacjach, jak i jako zamiennik w modernizowanych rozdzielnicach.

• Sterowanie rozrusznikami nawrotnymi – załączanie i wyłączanie kierunku obrotów silnika.
• Realizacja przełączania gwiazda/trójkąt w rozruchu silników asynchronicznych.
• Rozszerzenie styków pomocniczych w stycznikach głównych – zwiększenie liczby sygnałów zwrotnych dla PLC.
• Układy automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przekazywanie sygnałów sterujących.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Niewłaściwy montaż grozi uszkodzeniem urządzenia i stanowi zagrożenie dla bezpieczeństwa.

FAQ

• Jakie napięcie sterujące ma ten stycznik pomocniczy? Cewka sterująca jest przystosowana do napięcia stałego 24VDC, co pozwala na bezpośrednie sterowanie z wyjść PLC lub przekaźników.
• Ile styków posiada model CA3KN223BD? Stycznik wyposażony jest w 2 styki zwierne (NO) i 2 styki rozwierne (NC), łącznie 4 zaciski sterownicze.
• Do czego służy stycznik pomocniczy w układzie rozrusznika? Służy do rozszerzenia liczby styków pomocniczych – może przekazywać sygnały zwrotne o stanie załączenia, realizować blokady lub sterować dodatkowymi elementami, np. sygnalizacją.
