Stycznik pomocniczy, 2NO+2NC, DC 60V, S00, przyłącze śrubowe | 3RH2122-1BE40 Siemens

Alternatywny kod produktu: 3RH21221BE40

Opis i Kluczowe Cechy

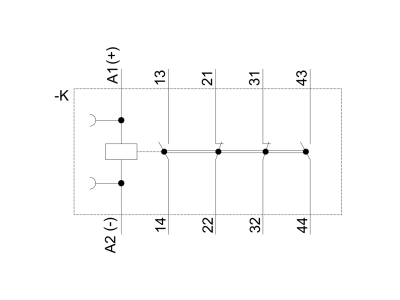

Stycznik pomocniczy Siemens 3RH2122-1BE40 z rodziny SIRIUS 3RH2 przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Konfiguracja styków 2NO+2NC przy napięciu cewki DC 60 V oraz przyłącze śrubowe zapewniają niezawodną i elastyczną realizację układów sterowania. Urządzenie w wielkości S00 umożliwia rozbudowę do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych.

• 2NO+2NC: cztery styki umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych – upraszcza projektowanie i oszczędza miejsce w rozdzielnicy.
• Cewka DC 60 V: dopasowanie do napięcia sterowniczego w instalacjach prądu stałego – kompatybilność z układami PLC i przekaźnikowymi.
• Wymuszone prowadzenie styków: konstrukcja zapewnia niezawodne rozwieranie zwiernych i zwieranie rozwiernych styków – niezbędne w aplikacjach bezpieczeństwa (np. zatrzymania awaryjne).
• Możliwość rozbudowy do 8 biegunów: dołączanie zatrzaskiwanych bloków umożliwia dostosowanie liczby styków do wymagań aplikacji – skalowalność bez konieczności wymiany całego aparatu.
• Przyłącze śrubowe: solidne i trwałe połączenie przewodów – pewność kontaktu nawet przy wstrząsach i wibracjach.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-1BE40 posiada dopuszczenia zgodne z wymaganiami norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego uniwersalność zastosowań na całym świecie. Urządzenie nosi oznakowanie CE i spełnia wymogi dyrektyw unijnych.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 służy do przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki wymuszonemu prowadzeniu styków i rozszerzalności znajduje zastosowanie w układach bezpieczeństwa, automatyce przemysłowej i budynkowej.

• Sterowanie sygnałami w obwodach sterowniczych – np. powielanie wyjść styczników głównych i przekaźników.
• Aplikacje bezpieczeństwa – wykorzystanie wymuszonego prowadzenia styków w układach zatrzymania awaryjnego i monitorowania bezpieczeństwa (zgodnie z wymogami SUVA).
• Automatyka budynkowa – przełączanie obwodów sygnalizacji, oświetlenia awaryjnego, sterowania bramami lub żaluzjami.
• Rozbudowa układów stycznikowych – dołączanie dodatkowych styków pomocniczych do styczników głównych serii 3RT2 (S00…S3) przy użyciu wspólnych akcesoriów.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Dokręcać śruby przyłączeniowe momentem zgodnym z dokumentacją producenta (zalecany moment: 1,2…1,5 Nm). Przekrój przewodów dobierać do prądu obwodu pomocniczego oraz zgodnie z obowiązującymi przepisami.

FAQ

• Czy stycznik pomocniczy posiada podświetlenie LED? Nie, urządzenie nie jest wyposażone w podświetlenie. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lampek lub modułów kontrolnych.
• Jaki jest stopień ochrony stycznika 3RH2122-1BE40? Producent nie podaje konkretnego stopnia IP dla samego aparatu. Urządzenie montowane jest w rozdzielnicy, gdzie ochrona przed dotykiem i dostępem zapewniona jest przez obudowę (typowe IP20 dla części wewnętrznych).
• W jakim trybie pracy pracują styki – NO czy NC? Stycznik ma dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC), co oznacza, że przy braku napięcia na cewce styki NO są rozwarte, a NC zwarte. Po podaniu napięcia następuje przełączenie.
