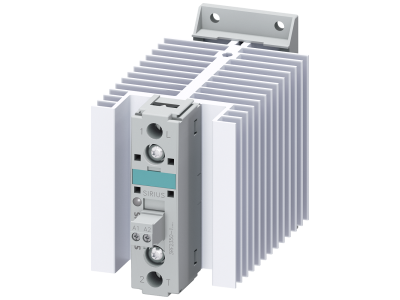

Stycznik półprzewodnikowy 3RF2, AC 51 50A 40 ST. C, 200-600 V / 4-30 V DC, PRZYŁ. ŚRUBOWE, NAPIĘCIE | 3RF2350-1AA45 Siemens

Alternatywny kod produktu: 3RF23501AA45

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2350-1AA45 to urządzenie 1-fazowe przeznaczone do bezstykowego załączania i wyłączania obciążeń w kategorii AC-51. Oferuje prąd obciążenia 50 A przy temperaturze 40 °C oraz zakres napięcia obciążenia 200–600 V AC. Sterowanie napięciem 4–30 V DC umożliwia łatwą integrację z układami automatyki. Wyposażony w przyłącza śrubowe, zapewnia pewne i trwałe połączenie przewodów. Dzięki technologii półprzewodnikowej eliminuje zużycie mechaniczne styków, co przekłada się na długą żywotność i niezawodność w aplikacjach przełączających.

• Prąd obciążenia 50 A (AC-51, 40 °C): Zdolność do bezpiecznego sterowania odbiornikami o znacznym poborze prądu, np. grzałkami lub oświetleniem, bez ryzyka przegrzania.
• Napięcie obciążenia 200–600 V AC: Szeroki zakres napięć zasilania, umożliwiający pracę w instalacjach różnego typu – od niskiego do średniego napięcia sieciowego.
• Napięcie sterowania 4–30 V DC: Bezpośrednia współpraca z sygnałami PLC, przekaźników lub przycisków, bez konieczności stosowania dodatkowych konwerterów.
• Przyłącza śrubowe: Stabilne i powtarzalne połączenie przewodów, ułatwiające montaż i serwis.
• Bezstykowe przełączanie: Brak mechanicznych styków eliminuje zużycie, drgania i iskrzenie – zwiększa niezawodność w cyklicznych aplikacjach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa charakterystycznymi dla aparatury półprzewodnikowej stosowanej w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Stycznik półprzewodnikowy Siemens 3RF2350-1AA45 sprawdza się wszędzie tam, gdzie wymagane jest szybkie i bezstykowe przełączanie obciążeń prądu przemiennego. Dzięki kompaktowej konstrukcji i wytrzymałości na cykle może być stosowany w zautomatyzowanych procesach.

• Sterowanie grzałkami, piecami rezystancyjnymi i innymi obciążeniami czysto rezystancyjnymi w kategorii AC-51.
• Załączanie oświetlenia (w tym LED i jarzeniowego) w obiektach przemysłowych i komercyjnych.
• Impulsowe sterowanie zaworami, elektrozaworami oraz przekaźnikami w układach automatyki.
• Współpraca z systemami PLC i sterownikami w szafach sterowniczych – dzięki dopasowanemu napięciu sterującemu DC.

Wskazówki Montażowe

Montaż stycznika półprzewodnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zarówno po stronie obciążenia, jak i sterowania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach i szafach. Moment dokręcania zacisków śrubowych należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (50 A) zgodnie z obowiązującymi przepisami (np. norma PN-HD 60364). Zapewnij odpowiednią wentylację – stycznik wydziela ciepło podczas pracy; zachowaj odstępy od innych elementów wskazane przez producenta.

FAQ

• Czy stycznik wymaga dodatkowego radiatora? Producent przewidział parametry prądowe dla temperatury otoczenia 40 °C bez konieczności stosowania zewnętrznego radiatora, o ile montaż odbywa się zgodnie z zaleceniami (odpowiednia wentylacja). W wyższych temperaturach lub w ciasnych szafach może być wymagane obniżenie prądu lub zastosowanie radiatora – szczegółowe dane znajdziesz w karcie katalogowej.
• Jaki jest stopień ochrony stycznika? Dokumentacja nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa ma ochronę IP20 (ochrona przed palcami), a montaż w rozdzielnicy zapewnia dodatkową ochronę przed czynnikami zewnętrznymi. Należy unikać pracy w wilgotnych i zapylonych środowiskach bez dodatkowej obudowy.
• Czy można sterować obciążeniem indukcyjnym (silnikiem)? Katalog określa kategorię AC-51 (obciążenia rezystancyjne). Do obciążeń indukcyjnych (silniki, cewki) wymagana jest kategoria AC-53 lub wyższa. Użycie tego stycznika do silników może skutkować przegrzaniem lub uszkodzeniem – zaleca się stosowanie dedykowanego stycznika półprzewodnikowego o odpowiedniej kategorii.
