Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 10A 48-460V/24V DC | 3RF2310-1AA04 Siemens

Alternatywny kod produktu: 3RF23101AA04

Opis i Kluczowe Cechy

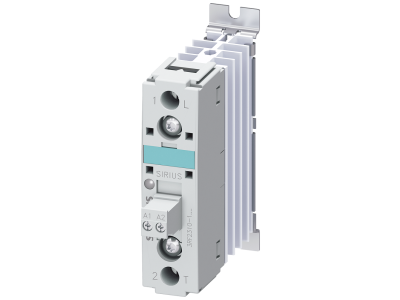

Stycznik półprzewodnikowy Siemens 3RF2310-1AA04 z serii SIRIUS 3RF2 to 1-fazowe urządzenie przeznaczone do bezstykowego przełączania obciążeń omowych i lekko indukcyjnych. Prąd znamionowy 10A w kategorii AC51 oraz napięcie łączeniowe 48–460 V AC/DC przy napięciu sterowania 24 V DC gwarantują niezawodną pracę w różnorodnych instalacjach. Zintegrowany radiator umożliwia montaż bezpośrednio w szafie sterowniczej, a kompaktowa konstrukcja oszczędza miejsce na szynie TH35. Produkt spełnia wymagania norm IEC oraz UL/CSA.

• Prąd znamionowy 10 A (AC51): Bezpieczne przełączanie obciążeń omowych i indukcyjnych bez mechanicznego zużycia styków – wysoka niezawodność przy częstym załączaniu.
• Napięcie łączeniowe 48–460 V AC/DC: Szeroki zakres napięć zasilania umożliwia stosowanie w różnych sieciach – uniwersalność aplikacji.
• Napięcie sterowania 24 V DC: Kompatybilność z typowymi układami automatyki, PLC oraz sterownikami – łatwa integracja.
• Zintegrowany radiator: Eliminuje konieczność doboru i montażu dodatkowego chłodzenia – oszczędność miejsca i czasu instalacji.
• Cicha i bezzużyciowa praca: Idealne rozwiązanie do pomieszczeń wrażliwych na hałas (biura, szpitale, laboratoria) – komfort użytkowania.
• Możliwość rozszerzenia modułami funkcyjnymi 3RF29: Elastyczna konfiguracja funkcji dodatkowych – dostosowanie do potrzeb aplikacji.

Zgodność z Normami

Stycznik półprzewodnikowy 3RF2310-1AA04 posiada dopuszczenia według norm IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi wymaganiami bezpieczeństwa. Urządzenie oznaczono znakiem CE.

Zastosowanie

Stycznik półprzewodnikowy znajduje zastosowanie w automatyce przemysłowej i budynkowej tam, gdzie wymagane jest bezstykowe, szybkie i ciche przełączanie obciążeń.

• Sterowanie grzejnikami elektrycznymi w systemach HVAC – precyzyjna regulacja temperatury bez iskrzenia.
• Przełączanie zaworów elektromagnetycznych i siłowników w instalacjach procesowych – wysoka trwałość przy dużej częstotliwości załączeń.
• Sygnalizacja i sterowanie w systemach oświetleniowych – bezawaryjna praca przy wielokrotnym włączaniu/wyłączaniu.
• Zastosowania w strefach ciszy (biura, szpitale, sale operacyjne) – eliminacja hałasu mechanicznego styków.

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 10 A. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Zapewnij odpowiednią cyrkulację powietrza wokół zintegrowanego radiatora – zalecany odstęp od innych elementów min. 20 mm.

FAQ

• Czy stycznik 3RF2310-1AA04 jest nadal produkowany? Model należy do starej generacji 3RF2. Jego bezpośrednim następcą jest 3RF3310-1AA04, który oferuje pełną funkcjonalność przy aktualnym wsparciu technicznym Siemens. Przy nowych instalacjach zalecamy rozważenie nowszej wersji.
• Jaki stopień ochrony ma to urządzenie? W danych katalogowych nie określono stopnia ochrony. Typowo dla aparatury montowanej wewnątrz szaf sterowniczych przyjmuje się IP20. Należy chronić urządzenie przed wilgocią i zabrudzeniami.
• Czy stycznik nadaje się do sterowania silnikami? Stycznik przeznaczony jest do kategorii AC51 (obciążenia omowe i lekko indukcyjne, np. grzejniki, zawory). Nie jest zalecany do bezpośredniego sterowania silnikami indukcyjnymi (kategoria AC-3).
