Stycznik półprzewodnikowy 2RF2, 3-faz. AC51 30A 48-600V/4-30V sterowany 3-fazowo DC | 3RF2430-1AC45 Siemens

Alternatywny kod produktu: 3RF24301AC45

Opis i Kluczowe Cechy

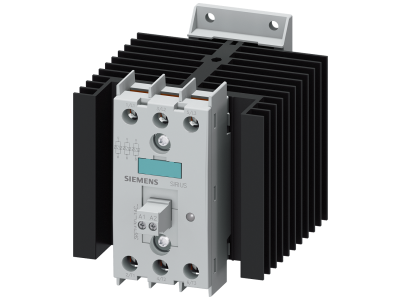

Stycznik półprzewodnikowy Siemens SIRIUS 3RF2430-1AC45 (symbol: 3RF2430-1AC45) to 3-fazowe urządzenie do przełączania obciążeń omowych i indukcyjnych kategorii AC51. Prąd znamionowy 30 A i szeroki zakres napięcia łączeniowego 48–600 V AC zapewniają niezawodną pracę w instalacjach przemysłowych bez ryzyka przegrzania styków. Sterowanie 3-fazowe napięciem 4–30 V DC pozwala na precyzyjne załączanie. Zintegrowany radiator umożliwia bezpośredni montaż w szafie sterowniczej bez dodatkowego chłodzenia.

• Prąd znamionowy 30 A (AC51): Bezpieczne przełączanie obciążeń o znacznym poborze prądu, np. grzejników czy zaworów, bez ryzyka przeciążenia.
• Napięcie łączeniowe 48–600 V AC: Elastyczność zastosowania w różnych sieciach zasilających – od niskiego do średniego napięcia.
• Sterowanie napięciem 4–30 V DC: Kompatybilność ze sterownikami PLC i przekaźnikami, łatwa integracja w systemach automatyki.
• Bezstykowa, cicha praca: Brak elementów mechanznych – brak hałasu i zużycia, idealne do biur, szpitali i innych stref wrażliwych na hałas.
• Zintegrowany radiator: Gotowy do montażu bezpośrednio w szafie sterowniczej; oszczędność miejsca i eliminacja dodatkowych elementów chłodzących.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2430 posiada dopuszczenia według norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w wielu krajach. Certyfikat CE gwarantuje zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnemu sterowaniu i niezawodności stycznik półprzewodnikowy sprawdza się w wielu obszarach automatyki przemysłowej i budynkowej.

• Sterowanie grzejnikami, piecami i innymi obciążeniami rezystancyjnymi w systemach grzewczych i klimatyzacyjnych.
• Załączanie zaworów, pomp i silników o małej mocy (w zakresie AC51) w instalacjach napełniających.
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyka liniowa i procesowa w środowiskach wymagających dużej częstotliwości łączeń i długiej żywotności.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów. Stycznik przeznaczony jest do montażu na szynie DIN TH35. Przekrój przewodów musi być dobrany do prądu znamionowego 30 A. Momenty dokręcania zacisków śrubowych – patrz dokumentacja producenta. Zachowaj odpowiednie odstępy dla wentylacji radiatora.

FAQ

• Czy stycznik wymaga dodatkowego radiatora? Nie, radiator jest zintegrowany, co umożliwia bezpośrednią instalację w szafie sterowniczej bez konieczności montażu zewnętrznego chłodzenia.
• Jaki jest zakres napięcia sterowania? Sterowanie odbywa się napięciem stałym w zakresie 4–30 V DC, co pozwala na bezpośrednie połączenie z wyjściami PLC i przekaźników.
• Czy można rozszerzyć funkcjonalność stycznika? Tak, urządzenie można rozbudować poprzez zatrzaśnięcie standardowych modułów funkcyjnych serii 3RF29 (np. moduły czasowe lub zabezpieczeń) – dostępne jako akcesoria.
