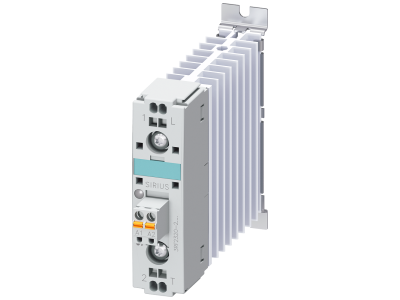

Stycznik półprzewodnikowy 3RF2, 20A, 48-460V, 24VDC, 40st.C, z przyłączem śrubowym | 3RF2320-2DA04 Siemens

Alternatywny kod produktu: 3RF23202DA04

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2320-2DA04 z serii 3RF2 to urządzenie przeznaczone do bezstykowego przełączania obwodów prądu przemiennego. Oferuje prąd znamionowy 20 A oraz zakres napięcia roboczego 48–460 V AC, co pozwala na sterowanie odbiornikami o znacznym obciążeniu bez ryzyka zużycia mechanicznego styków. Sterowany napięciem 24 V DC, współpracuje z układami automatyki i sterownikami PLC. Wyposażony w przyłącze śrubowe, ułatwia szybki i pewny montaż w rozdzielnicy. Przystosowany do temperatury otoczenia do 40°C, zapewnia stabilną pracę w standardowych warunkach przemysłowych.

• Prąd znamionowy 20 A: Umożliwia bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych o dużym poborze prądu bez przegrzewania elementów półprzewodnikowych.
• Napięcie robocze 48–460 V AC: Szeroki zakres napięcia zasilania pozwala na stosowanie w różnych sieciach niskiego napięcia, od instalacji oświetleniowych po układy napędowe.
• Sterowanie 24 V DC: Niskonapięciowe sterowanie kompatybilne z większością sterowników PLC i systemów automatyki, zapewnia bezpieczną separację galwaniczną.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające instalację i konserwację bez użycia specjalistycznych narzędzi.
• Temperatura otoczenia do 40°C: Gwarantuje niezawodną pracę w standardowych warunkach przemysłowych bez konieczności dodatkowego chłodzenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zapewnia bezpieczną i niezawodną pracę w standardowych instalacjach przemysłowych. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Stycznik półprzewodnikowy Siemens 3RF2320-2DA04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezstykowe i ciche przełączanie odbiorników prądu przemiennego. Szczególnie polecany do układów automatyki i sterowania.

• Sterowanie obwodami grzewczymi, oświetleniem oraz nagrzewnicami w systemach automatyki budynkowej i przemysłowej.
• Przełączanie silników małej mocy, zaworów solenoidowych i innych odbiorników indukcyjnych bez ryzyka iskrzenia.
• Współpraca z układami PLC, przekaźnikami programowalnymi oraz sterownikami 24 V DC jako element wykonawczy w szafach sterowniczych.
• Zastosowanie w maszynach i urządzeniach wymagających częstego łączenia obwodów – idealny do aplikacji o dużej liczbie cykli przełączeń.

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu 20 A oraz odpowiedniej temperatury otoczenia. Moment dokręcania zacisków śrubowych należy stosować według wartości podanych w karcie katalogowej.

FAQ

• Czy stycznik posiada podświetlenie stanu załączenia? W danych technicznych nie podano informacji o wbudowanym podświetleniu. Stan pracy można monitorować za pomocą zewnętrznego obwodu sygnalizacyjnego lub wykorzystać wskaźnik w sterowniku PLC.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie określa stopnia ochrony IP w dostarczonej dokumentacji. Zaleca się montaż urządzenia w rozdzielnicy o minimalnym stopniu ochrony IP54, aby zabezpieczyć je przed wilgocią i kurzem.
• Czy stycznik jest nadal wspierany technicznie przez Siemens? Model 3RF2320-2DA04 należy do starszej generacji 3RF2. Jego bezpośrednim następcą jest 3RF3320-2DA04, który zapewnia pełną funkcjonalność przy aktualnym wsparciu technicznym Siemens. Przed wyborem warto rozważyć wersję nowszą.
