Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 20A 24-230V/24V DC | 3RF2320-1AA02 Siemens

Alternatywny kod produktu: 3RF23201AA02

Opis i Kluczowe Cechy

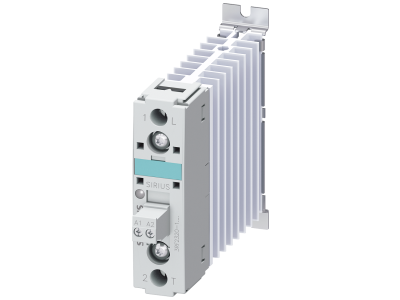

Stycznik półprzewodnikowy Siemens 3RF2320-1AA02 to jednofazowe urządzenie wykonawcze z serii 3RF2, przeznaczone do bezstykowego załączania i wyłączania obciążeń rezystancyjnych i małoindukcyjnych. Prąd znamionowy 20 A w kategorii AC-51 zapewnia pewną pracę w typowych obwodach grzewczych i oświetleniowych, eliminując zużycie mechaniczne styków. Szeroki zakres napięcia sterowania 24–230 V AC / 24 V DC upraszcza integrację z różnymi systemami automatyki.

• Prąd AC-51 20 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu rezystancyjnym, bez ryzyka przegrzania i uszkodzeń związanych z łukiem elektrycznym.
• Napięcie sterowania 24–230 V AC / 24 V DC: Gwarantuje kompatybilność z typowymi sygnałami z przekaźników, PLC i przycisków, co ułatwia wdrożenie w istniejących instalacjach.
• Bezstykowa konstrukcja półprzewodnikowa: Zapewnia cichą pracę, długą żywotność oraz brak drgań styków, co przekłada się na niezawodność w aplikacjach wymagających częstego łączenia.
• Jednofazowe wykonanie: Odpowiednie do sterowania odbiornikami jednofazowymi w rozdzielnicach i szafach sterowniczych, oszczędza miejsce w szynie DIN.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów o odpowiednim przekroju, bez konieczności stosowania specjalnych narzędzi.

Zgodność z Normami

Stycznik Siemens 3RF2320-1AA02 został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do pracy w standardowych warunkach przemysłowych i budynkowych.

Zastosowanie

Dzięki bezstykowemu przełączaniu i prądowi 20 A, stycznik półprzewodnikowy sprawdza się w aplikacjach wymagających niezawodnego, cichego i szybkiego łączenia. Znajduje zastosowanie w:

• Sterowaniu nagrzewnicami, piecami rezystancyjnymi i grzałkami w instalacjach przemysłowych i komfortu cieplnego.
• Załączaniu opraw oświetleniowych LED oraz żarowych o sumarycznym obciążeniu do 20 A.
• Współpracy z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w celu odciążenia styków sygnałowych.
• Automatyce budynkowej (BMS) do sterowania wentylacją, ogrzewaniem i oświetleniem z poziomu systemu nadrzędnego.

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi przepisami. Zapewnij odpowiednią wentylację – półprzewodnikowe elementy mocy wymagają odprowadzenia ciepła.

FAQ

• Czy stycznik posiada wbudowane podświetlenie (LED) stanu załączenia? W danych produktu brak informacji o podświetleniu; urządzenie nie jest wyposażone w wewnętrzną sygnalizację optyczną. Stan pracy można monitorować przez zewnętrzną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20. Producent nie podaje innej wartości – w normalnych warunkach pracy w suchym pomieszczeniu jest to wystarczające.
• W jakim trybie pracy (kategorii użytkowania) pracuje stycznik? Dane katalogowe określają kategorię AC-51. Oznacza to przełączanie obciążeń rezystancyjnych lub małoindukcyjnych, w tym grzałek i żarówek. Nie jest przystosowany do silników (AC-3) bez dodatkowych środków.
