Stycznik półprzewodnikowy 2RF2, 3-faz. AC51 50A 48-600V/4-30V sterowany 2-fazowo DC | 3RF2450-1AB45 Siemens

Alternatywny kod produktu: 3RF24501AB45

Opis i Kluczowe Cechy

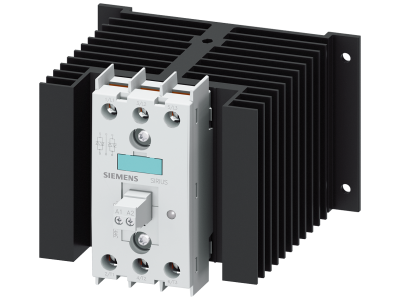

Stycznik półprzewodnikowy Siemens SIRIUS 3RF2450-1AB45 to trójfazowe urządzenie do przełączania obciążeń omowych i indukcyjnych. Przystosowany do prądu znamionowego 50 A (AC-51) w temperaturze 40°C oraz napięcia łączeniowego 48–600 V AC. Sterowany napięciem stałym 4–30 V DC (sterowanie 2-fazowe), z napięciem blokowania 1200 V. Dzięki zintegrowanemu radiatorowi można go montować bezpośrednio w szafie sterowniczej, a kompaktowa konstrukcja oszczędza miejsce na szynie montażowej.

• Prąd 50 A / AC-51: Bezpieczne przełączanie dużych obciążeń omowych i indukcyjnych (np. grzejników, zaworów) bez ryzyka przegrzania styków.

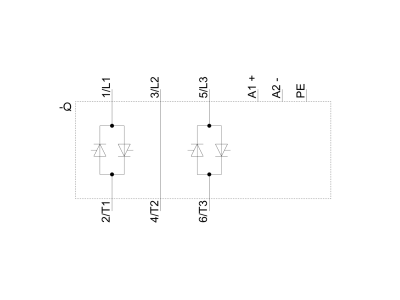

• Sterowanie DC 4–30 V (2-fazowe): Kompatybilność z typowymi sygnałami sterującymi PLC i sterowników – niskie napięcie sterujące zwiększa bezpieczeństwo operatora.
• Bez zużycia i bezgłośnie: Łączenie bez styków mechanicznych – idealne do aplikacji wymagających dużej liczby łączeń (wysoka częstotliwość przełączeń) oraz do stref wrażliwych na hałas (biura, szpitale).
• Zintegrowany radiator: Gotowy do pracy od razu po zamontowaniu – nie wymaga dodatkowego systemu odprowadzania ciepła w szafie sterowniczej.
• Możliwość rozbudowy modułami 3RF29: Standardowe moduły funkcyjne (np. opóźnienie czasowe, sprzężenie zwrotne) można zatrzasnąć bezpośrednio na styczniku – elastyczna konfiguracja bez dodatkowego okablowania.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2450-1AB45 posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z wymaganiami międzynarodowymi. Urządzenie jest certyfikowane znakiem CE, gwarantującym zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przeznaczony do bezstykowego załączania i wyłączania obciążeń rezystancyjnych oraz małoindukcyjnych w instalacjach przemysłowych i budynkowych. Sprawdza się szczególnie w aplikacjach wymagających cichej pracy i wysokiej niezawodności przy częstym przełączaniu.

• Sterowanie grzałkami elektrycznymi w procesach technologicznych (piece, suszarki, systemy HVAC).
• Załączanie zaworów elektrozaworów i cewek w instalacjach pakujących, napełniających.
• Łączenie obciążeń oświetleniowych (żarowe, halogenowe) oraz transformatorów sterujących.
• W systemach automatyki budynkowej jako bezstykowy interfejs dla sygnałów z PLC lub sterowników pokojowych.

Wskazówki Montażowe

Montaż i podłączanie stycznika półprzewodnikowego może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do obciążenia prądowego zgodnie z normami instalacyjnymi. Moment dokręcania zacisków śrubowych – według dokumentacji producenta. Ze względu na wydzielanie ciepła podczas pracy należy zapewnić odpowiednią wentylację w szafie sterowniczej (zgodnie z zaleceniami Siemens).

FAQ

• Czy stycznik wymaga podświetlenia lub wskaźnika stanu? W standardowym wykonaniu brak wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować moduły funkcyjne 3RF29 (np. z wyjściem przekaźnikowym lub LED) lub zewnętrzną lampkę sygnalizacyjną podłączoną równolegle do sterowania.
• Jaki jest stopień ochrony urządzenia? Producent nie podaje konkretnego IP, jednak jak większość aparatury modułowej przeznaczonej do montażu w rozdzielnicy, stycznik oferuje standardową ochronę IP20 przed dotykiem (brak ochrony przed wodą). W warunkach pyłu lub wilgoci należy stosować osłony zacisków.
• Czy stycznik nadaje się do przełączania silników? Stycznik jest sklasyfikowany w kategorii AC-51 (obciążenia omowe, małoindukcyjne). Do łączenia silników indukcyjnych zalecane są urządzenia z kategorii AC-3/AC-4. W przypadku lekkich silników (np. wentylatorów z kondensatorem) należy sprawdzić dane producenta.
