Stycznik półprzewodnikowy 2RF2, 3-faz. AC51 40A 48-600V/4-30V sterowany 3-fazowo DC | 3RF2440-1AC45 Siemens

Alternatywny kod produktu: 3RF24401AC45

Opis i Kluczowe Cechy

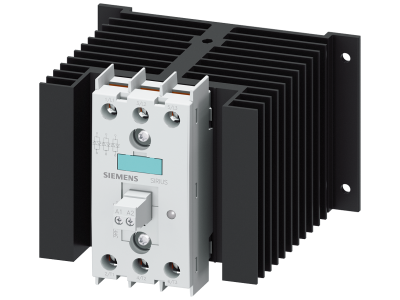

Stycznik półprzewodnikowy 3-fazowy Siemens SIRIUS 3RF2440-1AC45 (symbol 3RF2440-1AC45) przeznaczony jest do bezstykowego przełączania obciążeń omowych i indukcyjnych w kategorii AC-51. Urządzenie oferuje prąd znamionowy 40 A (przy 40 °C) w zakresie napięcia łączeniowego 48–600 V AC, a sterowane jest napięciem stałym 4–30 V DC (3-fazowe sterowanie). Dzięki zintegrowanemu radiatorowi może pracować bezpośrednio w szafie sterowniczej. Kompaktowa obudowa oszczędza miejsce na szynie montażowej, a napięcie blokujące 1200 V zapewnia wysoki margines bezpieczeństwa.

• Prąd AC-51 40 A (40 °C): pozwala na bezpieczne przełączanie obciążeń o znacznym natężeniu, np. grzejników czy zaworów, bez ryzyka przegrzania struktury półprzewodnikowej.
• Napięcie łączeniowe 48–600 V AC: szeroki zakres zasilania umożliwia stosowanie w instalacjach przemysłowych i budynkowych o różnych poziomach napięcia.
• Sterowanie DC 4–30 V (3-fazowe): kompatybilne z typowymi sygnałami z PLC i sterowników – niskie napięcie sterujące zwiększa bezpieczeństwo operatora.
• Napięcie blokujące 1200 V: zapewnia dodatkowy margines ochrony przed przepięciami i zwiększa niezawodność w trudnych warunkach sieciowych.
• Bezzużyciowe i bezgłośne przełączanie: idealne do stref wrażliwych na hałas (biura, szpitale) oraz aplikacji z wysoką częstotliwością załączeń.
• Zintegrowany radiator i kompaktowa konstrukcja: montaż bezpośrednio w szafie sterowniczej bez dodatkowego chłodzenia, oszczędność miejsca na szynie DIN.

Zgodność z Normami

Stycznik półprzewodnikowy 3RF2440-1AC45 spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikaty UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Urządzenie oznakowane jest znakiem CE.

Zastosowanie

Dzięki zdolności do bezstykowego łączenia obciążeń oraz wysokiej częstotliwości załączeń, stycznik nadaje się do wymagających aplikacji przemysłowych i budynkowych.

• Sterowanie grzejnikami elektrycznymi, piecami oporowymi i systemami ogrzewania w obwodach 3-fazowych.
• Przełączanie zaworów, siłowników i innych obciążeń indukcyjnych w instalacjach napełniających i automatyce procesowej.
• Łączenie oświetlenia LED/WLED i innych odbiorników o dużym prądzie rozruchowym w biurach i obiektach użyteczności publicznej.
• Impulsowe sterowanie cewkami styczników, przekaźników lub wejściami PLC w szafach sterowniczych (dzięki pracy bez zużycia mechanicznego).

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania.

Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów dobierz do prądu znamionowego 40 A (zgodnie z normami instalacyjnymi). Moment dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją techniczną producenta. Zapewnij odpowiednią cyrkulację powietrza wokół radiatora – nie zasłaniaj otworów wentylacyjnych.

FAQ

• Czy stycznik wymaga dodatkowego radiatora? Nie – radiator jest zintegrowany w obudowie. Urządzenie może być montowane bezpośrednio w szafie sterowniczej, pod warunkiem zachowania właściwej cyrkulacji powietrza.
• Jakie napięcie sterowania jest wymagane? Do sterowania konieczne jest napięcie stałe w zakresie 4–30 V DC (3-fazowe sterowanie). Można je podać z typowych zasilaczy impulsowych lub wyjść PLC.
• Czy stycznik nadaje się do obciążeń indukcyjnych? Tak, kategoria AC-51 obejmuje zarówno obciążenia omowe, jak i indukcyjne (np. cewki zaworów, silniki małej mocy). Urządzenie przełącza je bez zużycia i bezgłośnie.
