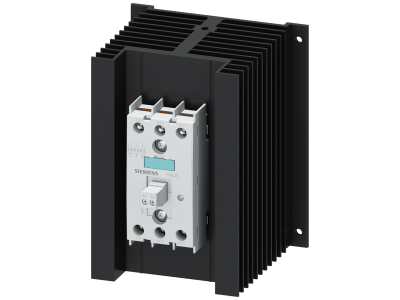

Stycznik półprzewodnikowy 3-FAZ. 3RF2, AC 51 50A 40 ST. C, 48-600V / 230V AC | 3RF2450-1AC55 Siemens

Alternatywny kod produktu: 3RF24501AC55

Opis i Kluczowe Cechy

Siemens 3RF2450-1AC55 to stycznik półprzewodnikowy 3-fazowy zaprojektowany do niezawodnego przełączania obciążeń rezystancyjnych w instalacjach przemysłowych i budynkowych. Prąd znamionowy w kategorii AC-51 wynosi 50 A przy temperaturze otoczenia 40°C, co gwarantuje bezpieczną pracę nawet przy znacznym obciążeniu, bez ryzyka przegrzania elementów półprzewodnikowych. Szeroki zakres napięcia roboczego 48–600 V AC oraz sterowanie napięciem 230 V AC ułatwiają integrację z typowymi układami automatyki i PLC.

• Prąd znamionowy 50 A (AC-51, 40°C): Umożliwia załączanie i wyłączanie obciążeń rezystancyjnych dużej mocy bez przekroczenia dopuszczalnej temperatury pracy.
• Napięcie robocze 48–600 V AC: Elastyczność stosowania w sieciach niskiego i średniego napięcia, w tym 230 V i 400 V, bez konieczności stosowania dodatkowych przekładników.
• Sterowanie 230 V AC: Proste podłączenie do standardowych przekaźników, sterowników PLC, przycisków czy przełączników bez konieczności stosowania dodatkowych zasilaczy.
• Wykonanie 3-fazowe: Dedykowane do jednoczesnego sterowania trzema fazami, zapewniając symetryczne obciążenie i kompatybilność z trójfazowymi odbiornikami.
• Technologia półprzewodnikowa (bezdotykowa): Eliminacja mechanicznych styków zwiększa żywotność, redukuje zużycie oraz eliminuje iskrzenie i hałas podczas łączenia.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2450-1AC55 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania stawiane urządzeniom w instalacjach przemysłowych i budynkowych, gwarantując bezpieczeństwo oraz niezawodność w długotrwałej eksploatacji.

Zastosowanie

Dzięki parametrom 50 A i szerokiemu zakresowi napięcia stycznik 3RF2450-1AC55 sprawdza się wszędzie tam, gdzie konieczne jest częste, bezawaryjne przełączanie obciążeń rezystancyjnych bez zużycia mechanicznego styków.

• Sterowanie grzałkami, piecami oporowymi, nagrzewnicami w procesach technologicznych i klimatyzacji.
• Załączanie i wyłączanie oświetlenia o dużej mocy (np. lamp halogenowych, LED z obciążeniem rezystancyjnym) w halach produkcyjnych i magazynach.
• Impulsy do siłowników pneumatycznych, styczników elektromagnetycznych lub przekaźników w układach sterowania PLC.
• Sygnalizacja i automatyka budynkowa – sterowanie wentylacją, pompami, systemami ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (50 A) oraz warunków instalacji. Momenty dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację wokół urządzenia w celu odprowadzenia ciepła.

FAQ

• Czy stycznik ma podświetlenie lub sygnalizację stanu? W standardowej wersji (symbol 3RF2450-1AC55) podświetlenie nie jest przewidziane. Do sygnalizacji stanu załączenia może być używana zewnętrzna dioda lub przekaźnik pomocniczy.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP w dostępnych danych. W typowych warunkach rozdzielnicy aparatura modułowa ma zazwyczaj IP20. W środowiskach o podwyższonej wilgotności lub zapyleniu należy stosować obudowy o odpowiedniej szczelności.
• Czy stycznik półprzewodnikowy może być używany jako wyłącznik bezpieczeństwa (odłącznik)? Nie. Stycznik półprzewodnikowy nie zapewnia fizycznego rozłączenia obwodu – nie izoluje galwanicznie strony zasilającej od odbiornika. Do celów odłączania i ochrony przed porażeniem należy stosować wyłączniki mechaniczne spełniające odpowiednie normy (np. IEC/EN 60947).
