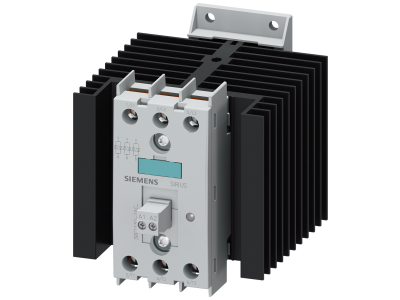

Stycznik półprzewodnikowy 3-faz. 3RF2, AC 51 30A 40 ST. C, 48-600V / 230V AC, ster. 3-fazowe | 3RF2430-1AC55 Siemens

Alternatywny kod produktu: 3RF24301AC55

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2430-1AC55 to trójfazowe urządzenie wykonawcze przeznaczone do bezstykowego załączania i wyłączania odbiorników w obwodach prądu przemiennego. Dzięki prądowi znamionowemu 30 A (AC-51 w temperaturze 40 °C) oraz zakresowi napięcia roboczego 48–600 V AC zapewnia pewną pracę w instalacjach o dużym obciążeniu rezystancyjnym i lekko indukcyjnym. Sterowanie odbywa się napięciem 230 V AC, a wbudowane sterowanie 3-fazowe gwarantuje jednoczesne przełączanie wszystkich trzech faz.

• Prąd znamionowy 30 A (AC-51, 40 °C): bezpieczna i stabilna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiednia dla grzejników, nagrzewnic i oświetlenia.
• Zakres napięcia roboczego 48–600 V AC: uniwersalność zastosowania w typowych sieciach niskiego napięcia – od 48 V do 600 V, co eliminuje konieczność doboru kilku wariantów.
• Sterowanie 3-fazowe, napięcie sterowania 230 V AC: łatwa integracja z istniejącymi obwodami sterowania (np. poprzez styczniki pomocnicze lub przekaźniki) oraz jednoczesne przełączanie wszystkich faz.
• Bezstykowa technika półprzewodnikowa: brak części mechanicznych eliminuje zużycie styków i pozwala na miliony cykli łączeń bez konserwacji, co zwiększa niezawodność w aplikacjach o dużej częstotliwości przełączeń.
• Kompaktowa budowa: niewielkie wymiary (szczegóły w dokumentacji) ułatwiają montaż w rozdzielnicach i szafach sterowniczych na szynie DIN TH35.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2430-1AC55 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania typowe dla aparatury modułowej montowanej w rozdzielnicach niskiego napięcia. Szczegółowe informacje dotyczące konkretnych norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Dzięki dużej obciążalności prądowej i szerokiemu zakresowi napięcia stycznik półprzewodnikowy 3RF2430-1AC55 sprawdza się w wielu aplikacjach przemysłowych i budynkowych, szczególnie tam, gdzie wymagane jest szybkie i bezawaryjne łączenie obwodów 3-fazowych.

• Sterowanie odbiornikami rezystancyjnymi (grzejniki, nagrzewnice, piece oporowe) w kategorii AC-51.
• Przełączanie obwodów oświetlenia (np. lampy halogenowe, LED z zasilaczami) w instalacjach 3-fazowych.
• Impulsowe sterowanie stycznikami elektromagnetycznymi, przekaźnikami lub wejściami PLC w automatyce budynkowej i przemysłowej.
• Sygnalizacja i łączenie obwodów sterowania w szafach rozdzielczych oraz w układach maszyn i urządzeń technologicznych.

Wskazówki Montażowe

Montaż i podłączenie stycznika półprzewodnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuje się na szynie DIN (TH35) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami (dla prądu 30 A zalecany min. 6 mm² Cu). Moment dokręcania zacisków śrubowych należy stosować według wartości podanych w dokumentacji technicznej produktu. Zapewnij odpowiednią wentylację – stycznik półprzewodnikowy wymaga odprowadzania ciepła (w razie potrzeby zastosuj radiator zgodnie z zaleceniami producenta).

FAQ

• Czy stycznik 3RF2430-1AC55 można sterować bezpośrednio z wyjścia PLC? Napięcie sterowania wynosi 230 V AC, podczas gdy typowe wyjścia PLC pracują w zakresie 24 V DC. Do bezpośredniego sterowania wymagany jest przekaźnik pośredniczący lub stycznik pomocniczy przystosowany do napięcia PLC.
• Jaki jest rzeczywisty zakres napięcia roboczego tego stycznika? Zakres napięcia roboczego wynosi 48–600 V AC. Oznacza to, że urządzenie nadaje się zarówno do instalacji 230 V, jak i 400 V (a także 480 V w sieciach amerykańskich) – pod warunkiem, że obciążenie mieści się w kategorii AC-51.
• Czy ten model jest nadal produkowany? Czy dostępny jest zamiennik? Stycznik 3RF2430-1AC55 należy do starszej generacji. Bezpośrednim następcą jest model 3RF3430-1AC55 (nowa wersja 3RF34, zachowująca pełną kompatybilność funkcjonalną i mechaniczną). W przypadku nowych projektów zaleca się stosowanie następcy, który objęty jest aktualnym wsparciem technicznym Siemens.
