Stycznik półprzewodnikowy 3RF2, 1-faz. AC51 20A 48-600V/24V DC | 3RF2320-1AA06 Siemens

Alternatywny kod produktu: 3RF23201AA06

Opis i Kluczowe Cechy

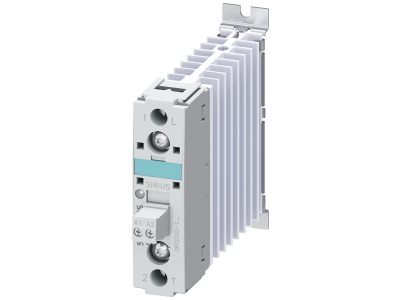

Stycznik półprzewodnikowy Siemens SIRIUS 3RF2320-1AA06 to jednofazowe urządzenie łączeniowe kategorii AC51 przeznaczone do przełączania obciążeń omowych i indukcyjnych. Prąd znamionowy 20 A oraz zakres napięcia łączeniowego 48–600 V AC pozwalają na bezpieczną pracę w instalacjach grzewczych, zaworowych i innych odbiornikach przemysłowych. Sterowanie napięciem 24 V DC zapewnia kompatybilność z typowymi układami automatyki. Kompaktowa konstrukcja i zintegrowany radiator umożliwiają montaż bezpośrednio w szafie sterowniczej, oszczędzając miejsce na szynie TH35.

• Prąd znamionowy 20 A (AC51): Gwarantuje bezpieczne łączenie obciążeń o znacznym poborze prądu bez ryzyka przegrzania – idealne do grzejników, silników małej mocy lub zaworów.
• Zakres napięcia łączeniowego 48–600 V AC: Szeroki zakres napięć roboczych umożliwia stosowanie w różnych sieciach (np. 230 V, 400 V) bez konieczności doboru dodatkowych elementów.
• Napięcie sterowania 24 V DC: Bezpośrednie sterowanie z przekaźników, PLC lub sterowników bez konieczności stosowania dodatkowych zasilaczy.
• Bezzałukowe, bezzużyciowe łączenie: Przełączanie w zerze napięcia/prądu eliminuje zużycie styków – urządzenie pracuje bezgłośnie i niezawodnie przez bardzo długi czas, nawet przy wysokiej częstotliwości załączania.
• Zintegrowany radiator i kompaktowa obudowa: Gotowy do montażu w szafie sterowniczej bez dodatkowego chłodzenia; zajmuje minimalną ilość miejsca na szynie DIN.
• Możliwość rozbudowy modułami funkcyjnymi 3RF29: Proste zatrzaśnięcie modułów dodatkowych (np. soft-start, monitorowanie obciążenia) pozwala dostosować stycznik do specyficznych potrzeb aplikacji.

Zgodność z Normami

Stycznik półprzewodnikowy 3RF2320-1AA06 posiada dopuszczenia międzynarodowe zgodne z normami IEC oraz UL/CSA. Produkt spełnia wymagania dyrektyw UE i oznaczony jest znakiem CE. Gwarantuje to bezpieczną eksploatację w instalacjach przemysłowych i budynkowych na całym świecie.

Zastosowanie

Dzięki cichej, bezzużyciowej pracy i możliwości szybkiego przełączania stycznik półprzewodnikowy sprawdza się w aplikacjach wymagających wysokiej trwałości łączeniowej oraz w strefach wrażliwych na hałas. Główne obszary zastosowań:

• Sterowanie grzejnikami elektrycznymi (piece, nagrzewnice, maty grzewcze) – praca bez zakłóceń i bez hałasu.
• Przełączanie zaworów, pomp i siłowników w instalacjach przemysłowych (np. napełnianie, dozowanie).
• Łączenie oświetlenia LED, żarowego oraz odbiorników indukcyjnych (małe silniki, transformatory).
• Impulsowe sterowanie w automatyce budynkowej i maszynowej – współpraca z przekaźnikami, stycznikami oraz sterownikami PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterowniczego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed instalacją należy zapoznać się z dokumentacją techniczną producenta w celu dobrania odpowiedniego przekroju przewodów oraz momentu dokręcania zacisków. Należy zapewnić odpowiednią wentylację – mimo wbudowanego radiatora, w szafie sterowniczej nie wolno przekraczać maksymalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Czy stycznik wymaga zewnętrznego radiatora? Nie – radiator jest zintegrowany w obudowie. Urządzenie można montować bezpośrednio w szafie sterowniczej, pod warunkiem zachowania odpowiednich odstępów dla cyrkulacji powietrza.
• Jakie napięcie sterowania jest wymagane? Stycznik jest przystosowany do sterowania napięciem 24 V DC (stałym). Należy zwrócić uwagę na polaryzację – podłączenie zgodne z opisem na obudowie.
• Czy stycznik nadaje się do pracy w cichym otoczeniu (biura, szpitale)? Tak – przełączanie odbywa się całkowicie bezgłośnie i bez drgań, dlatego urządzenie doskonale sprawdza się w strefach wrażliwych na hałas.
