Stycznik nawrotny TeSys 9A AC-3 napięcie cewki 48VAC 3P 1NO 1NC zac.skrzynkowe | LC2D09E7 Schneider Electric

Opis i Kluczowe Cechy

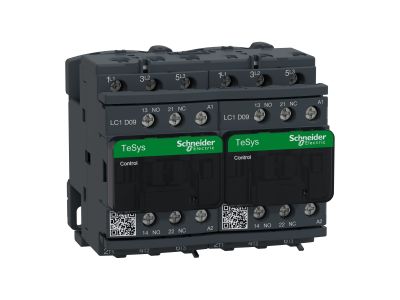

Stycznik nawrotny TeSys D LC2D09E7 firmy Schneider Electricder Electric to kompaktowe urządzenie przeznaczone do sterowania kierunkiem obrotów silników trójfazowych oraz do łączenia obciążeń rezystancyjnych. Wyposażony w trzy biegi główne (3P) oraz zestyk pomocniczy 1NO+1NC, zapewnia pełną kontrolę nad pracą odbiornika. Prąd znamionowy 9 A w kategorii AC-3 (przy 440 V) i 25 A w AC-1 gwarantuje niezawodne przełączanie zarówno silników, jak i obciążeń grzejnych. Napięcie cewki 48 VAC umożliwia sterowanie z typowych obwodów sterowniczych. Urządzenie montowane jest na szynie DIN lub płycie, a zaciski skrzynkowe ułatwiają szybkie i pewne podłączenie przewodów o przekroju do 4 mm².

• Prąd AC-3 9 A (440 V): Bezpieczne załączanie i wyłączanie silników asynchronicznych o mocy do 4 kW (przy 400 V) – idealne do standardowych zastosowań przemysłowych.
• Napięcie cewki 48 VAC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i kompatybilność z układami automatyki.
• Trwałość mechaniczna 15 Mcykli: Długa żywotność bezawaryjna – nawet w aplikacjach o dużej liczbie łączeń.
• Koncepcja nawrotna (rewersyjna): Gotowy układ z szyną rewersyjną i blokadą mechaniczną – upraszcza montaż i zapewnia niezawodną zmianę kierunku obrotów.
• Zaciski śrubowe skrzynkowe (1…4 mm²): Szybkie i pewne okablowanie bez konieczności stosowania końcówek; moment dokręcania 1,7 Nm.

Zgodność z Normami

Stycznik LC2D09E7 spełnia wymagania norm IEC 60947-4-1 oraz IEC 60947-5-1, a także EN 60947-4-1 i EN 60947-5-1. Posiada certyfikaty UL, CSA, CCC, BV, DNV, GL, GOST, LROS i RINA, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach na całym świecie.

Zastosowanie

Stycznik nawrotny TeSys D znajduje zastosowanie wszędzie tam, gdzie konieczna jest zmiana kierunku obrotów silnika – w maszynach produkcyjnych, wentylatorach, pompach, przenośnikach oraz w układach automatyki budynkowej. Dzięki kategorii AC-1 może także pracować z obciążeniami rezystancyjnymi, np. w piecach grzewczych.

• Sterowanie nawrotne silników trójfazowych (np. napędy bram, suwnic, mieszadeł).
• Łączenie obciążeń rezystancyjnych w systemach grzewczych (AC-1).
• Współpraca z przekaźnikami, PLC oraz przyciskami sterowniczymi w rozdzielniach przemysłowych.
• Zastosowania morskie i wymagające wysokiej niezawodności (certyfikaty DNV, LROS, RINA).

Wskazówki Montażowe

Montaż stycznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie DIN TH35 lub na płycie montażowej. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania 1,7 Nm, stosując odpowiedni przekrój (1…4 mm² dla kabli sztywnych lub elastycznych). W przypadku stosowania końcówek, dla dwóch przewodów dopuszczalny przekrój wynosi do 2,5 mm². Parametry dobezpieczenia: bezpieczniki gG max 25 A (typ 1) lub 20 A (typ 2) dla obwodu mocy oraz 10 A gG dla obwodu sygnalizacyjnego.

FAQ

• Czy stycznik ma podświetlenie/LED? W standardowej wersji LC2D09E7 nie przewidziano podświetlenia cewki ani wbudowanego wskaźnika LED. Do sygnalizacji stanu można zastosować zewnętrzne moduły lub lampki podłączone do styków pomocniczych.
• Jaki stopień ochrony ma to urządzenie? Stycznik jest przeznaczony do montażu wewnątrz rozdzielnicy, gdzie typowy stopień ochrony wynosi IP20. Nie posiada obudowy własnej – zabezpieczenie przed dotykiem zapewnia obudowa rozdzielnicy.
• W jakiej kategorii użytkowania pracuje stycznik? Urządzenie zostało przystosowane do kategorii AC-1 (obciążenia rezystancyjne) oraz AC-3 (silniki klatkowe). Dla AC-3 prąd znamionowy wynosi 9 A przy 440 V, a dla AC-1 – 25 A przy 440 V.
