Stycznik nawrotny TeSys 9A AC-3 napięcie cewki 24VDC 3P | LC2D09BL Schneider Electric

Opis i Kluczowe Cechy

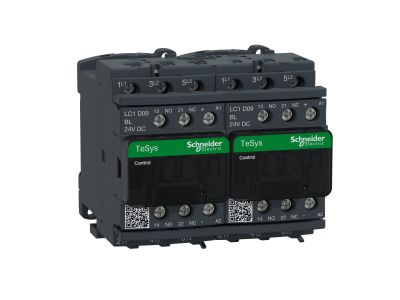

Stycznik nawrotny z rodziny TeSys, symbol LC2D09BL, przeznaczony do sterowania trójfazowymi silnikami w kategorii użytkowania AC-3. Dzięki prądowi znamionowemu 9A oraz cewce sterowanej napięciem 24V DC zapewnia niezawodne przełączanie kierunku wirowania w instalacjach przemysłowych i automatyce budynkowej. Urządzenie montowane na szynie DIN TH35, co ułatwia integrację z istniejącą rozdzielnicą.

• Prąd znamionowy 9A w kategorii AC-3: umożliwia bezpieczne sterowanie silnikami o odpowiednim obciążeniu bez ryzyka przeciążenia styków.
• Napięcie cewki 24V DC: zapewnia bezpieczne i stabilne sterowanie z systemów PLC, przekaźników lub sterowników niskonapięciowych.
• Konfiguracja 3-biegunowa (3P): pozwala na przełączanie wszystkich faz w obwodzie trójfazowym, niezbędne do zmiany kierunku obrotów silnika.
• Funkcja nawrotna: zintegrowane blokady mechaniczne i elektryczne umożliwiają szybką i bezpieczną zmianę kierunku wirowania bez dodatkowych elementów.
• Montaż na szynie DIN TH35: łatwa i oszczędzająca miejsce instalacja w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (IEC/EN) oraz posiada oznaczenie CE, co gwarantuje bezpieczeństwo i niezawodność w instalacjach przemysłowych i w automatyce budynkowej.

Zastosowanie

Stycznik nawrotny LC2D09BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie kierunkiem obrotów silników trójfazowych oraz przełączanie obwodów odbiorczych.

• Sterowanie nawrotne silników w maszynach przemysłowych (np. przenośniki, wentylatory, pompy).
• W układach rozruchowych gwiazda/trójkąt oraz przełączników autotransformatorowych.
• W automatyce budynkowej do zmiany kierunku napędów bram, żaluzji czy systemów wentylacyjnych.
• Jako element systemów sterowania PLC i przekaźnikowych w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 9A zalecany przekrój min. 1,5 mm²). Moment dokręcania śrub zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie blokady nawrotnej.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Producent nie podaje informacji o fabrycznym podświetleniu. W razie potrzeby można zastosować zewnętrzny moduł pomocniczy lub lampkę sygnalizacyjną.
• Jaki stopień ochrony ma ten stycznik? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Dokładne dane znajdują się w karcie katalogowej producenta.
• Czy stycznik nadaje się do pracy ciągłej w kategorii AC-3? Tak, kategoria AC-3 przewiduje pracę przy rozruchach i zatrzymaniach silnika klatkowego, w tym pracę nawrotną. Przy prądzie 9A i napięciu cewki 24V DC zapewniona jest odpowiednia trwałość łączeniowa.
