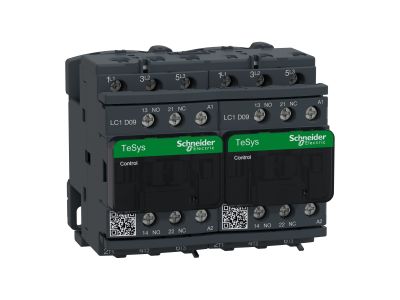

Stycznik nawrotny TeSys 9A AC-3 napięcie cewki 110VAC 3P | LC2D09F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys o symbolu LC2D09F7 to trójbiegunowy łącznik przeznaczony do sterowania silnikami w układach nawrotnych oraz rozrusznikach. Dzięki prądzie znamionowym AC-3 wynoszącym 9 A zapewnia niezawodną pracę w aplikacjach o umiarkowanym obciążeniu, a cewka sterująca 110 V AC upraszcza integrację z instalacjami o tym napięciu.

• Prąd 9 A w kategorii AC-3: gwarantuje bezpieczne przełączanie silników indukcyjnych klatkowych o prądzie do 9 A bez ryzyka przegrzania styków głównych.
• Napięcie cewki 110 V AC: umożliwia bezpośrednie sterowanie z typowych obwodów sterowniczych 110 V, eliminując konieczność stosowania dodatkowych transformatorów.
• Konstrukcja nawrotna: pozwala na zmianę kierunku obrotów silnika za pomocą dwóch styczników w jednej obudowie, co skraca czas montażu i zmniejsza zajmowaną przestrzeń w szafie sterowniczej.
• Trzy bieguny główne (3P): dedykowane do łączenia trójfazowych odbiorników, w szczególności silników w układach gwiazda/trójkąt lub z przełączaniem nawrotnym.
• Integracja z systemami sterowania: kompatybilność z akcesoriami TeSys (bloki styków pomocniczych, przekaźniki termiczne) ułatwia rozbudowę i dostosowanie do konkretnych potrzeb aplikacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz dyrektyw Unii Europejskiej, co potwierdza oznakowanie CE. Został zaprojektowany zgodnie z ogólnymi standardami DIN stosowanymi w aparaturze modułowej i przemysłowej.

Zastosowanie

Stycznik nawrotny TeSys LC2D09F7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika lub zaawansowane rozruchy. Sprawdza się w obwodach sterowania maszyn i urządzeń przemysłowych.

• Sterowanie nawrotne silników trójfazowych (np. w przenośnikach, wentylatorach, dźwigach).
• Rozruszniki gwiazda/trójkąt z funkcją nawrotu.
• Układy przełączania nawrotnego z wykorzystaniem autotransformatora.
• Rozruszniki liniowe – jako element wykonawczy w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, przestrzegając obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i cewki. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego i warunków instalacji. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zwykle podaną na etykiecie lub w karcie katalogowej). Nie przekraczaj dopuszczalnych wartości prądów i napięć.

FAQ

• Czy stycznik posiada wbudowaną sygnalizację LED? Produkt nie zawiera wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu załączenia można zastosować zewnętrzną lampkę lub moduł LED dedykowany do styczników TeSys.
• Jaki stopień ochrony ma ten stycznik? W dostępnych danych nie podano stopnia ochrony. W typowych zastosowaniach przemysłowych aparatura tego typu montowana wewnątrz szaf sterowniczych ma ochronę IP20. Zalecamy sprawdzenie karty katalogowej producenta dla konkretnych warunków eksploatacji.
• Jaki jest tryb pracy styków głównych – normalnie otwarty (NO) czy normalnie zamknięty (NC)? Główne styki stycznika nawrotnego są normalnie otwarte (NO), co oznacza, że w stanie spoczynku są rozwarte. Zwarcie następuje po podaniu napięcia na cewkę.
