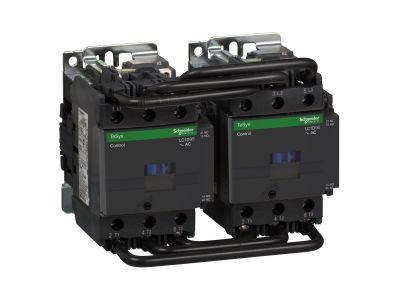

Stycznik nawrotny TeSys 95A AC-3 napięcie cewki 230VAC 3P, TeSys D | LC2D95P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D (symbol LC2D95P7) od Schneider Electricder Electric przeznaczony jest do sterowania silnikami trójfazowymi w układach wymagających zmiany kierunku obrotów. Dzięki prądowi znamionowemu 95 A w kategorii AC-3 zapewnia bezpieczną i niezawodną pracę w obciążonych obwodach silnikowych. Napięcie cewki 230 VAC umożliwia bezpośrednie sterowanie z typowych systemów automatyki. Konstrukcja modułowa ułatwia integrację z istniejącymi rozdzielnicami i systemami sterowania.

• Prąd znamionowy 95 A w kategorii AC-3: Gwarantuje bezpieczne załączanie i wyłączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków głównych.
• Napięcie cewki 230 VAC: Umożliwia wygodne sterowanie bezpośrednio z sieci oświetleniowej lub przekaźników napięcia przemiennego.
• Konfiguracja nawrotna (3-biegunowa): Dwa styczniki sprzęgnięte mechanicznie zapewniają niezawodną zmianę kierunku obrotów silnika z blokadą styku.
• Pełna integracja z systemami sterowania: Kompatybilny z akcesoriami TeSys D (cewki, bloki pomocnicze, moduły opóźniające) – upraszcza rozbudowę układu.
• Łatwy montaż i konserwacja: Zaciski śrubowe o dużej wytrzymałości prądowej oraz czytelne oznaczenia przyspieszają instalację.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla styczników elektromagnetycznych, stosowanych w rozrusznikach silników i automatyce przemysłowej.

Zastosowanie

Stycznik nawrotny LC2D95P7 jest przeznaczony do budowy rozruszników nawrotnych, liniowych oraz układów przełączania gwiazda/trójkąt. Sprawdza się wszędzie tam, gdzie konieczna jest zmiana kierunku obrotów silnika przy zachowaniu wysokiej trwałości i bezpieczeństwa.

• Sterowanie nawrotne silników trójfazowych w przenośnikach, dźwigach i bramach przemysłowych.
• Tworzenie rozruszników gwiazda/trójkąt dla silników o dużym prądzie rozruchowym.
• Impulsowe sterowanie przez przekaźniki, PLC lub układy automatyki budynkowej.
• Zabezpieczanie i przełączanie odbiorników w obwodach wymagających zmiany faz (np. wentylatory, pompy).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Stycznik należy zamontować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej, w pozycji pionowej z zachowaniem odstępów wentylacyjnych. Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane zgodnie z dokumentacją producenta – w przypadku LC2D95P7 zaleca się przekroje od 16 do 95 mm² (w zależności od konfiguracji). Upewnij się, że obwód cewki jest zabezpieczony odpowiednim bezpiecznikiem.

FAQ

• Czy stycznik LC2D95P7 jest przystosowany do ciągłej pracy w trybie nawrotnym? Tak, konstrukcja dwóch sprzęgniętych styczników z blokadą mechaniczną zapewnia niezawodne przełączanie kierunku obrotów przy częstotliwości łączeń do 1200 cykli na godzinę (wartość typowa dla serii TeSys D).
• Jakie napięcie cewki zastosowano w tym modelu? Cewka przystosowana jest do napięcia przemiennego 230 VAC – standardowego w instalacjach niskiego napięcia.
• Czy stycznik można zamontować na szynie DIN? Tak, obudowa stycznika nawrotnego TeSys D wyposażona jest w zaczep umożliwiający szybki montaż na szynie TH35 lub przykręcenie do płyty montażowej.
