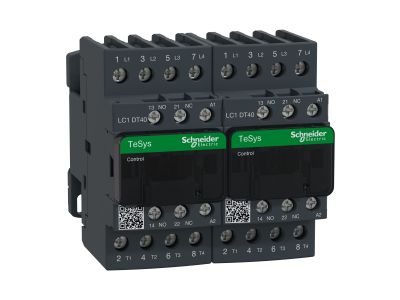

Stycznik nawrotny TeSys 40A AC-3 napięcie cewki 48V 50/60HZ 4P, TeSys D | LC2DT40E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D o symbolu LC2DT40E7 to kompaktowe urządzenie łącznikowe przeznaczone do sterowania obrotami silników trójfazowych. Zbudowany w konfiguracji 4-biegunowej (4P) ze stykami głównymi 4 NO oraz wbudowanym zestawem styków pomocniczych 1 NO + 1 NC. Prąd znamionowy AC-3 wynosi 40 A, a napięcie cewki sterującej to 48 V AC (50/60 Hz), co umożliwia bezpieczną pracę w typowych obwodach sterowania niskonapięciowego. Zaciski skrzynkowe ułatwiają szybki i pewny montaż przewodów, a zabudowa rewersyjna z szyną zasilającą zapewnia niezawodną zmianę kierunku wirowania.

• Prąd znamionowy AC-3: 40 A: Gwarantuje bezpieczną i trwałą pracę przy sterowaniu silnikami indukcyjnymi w kategorii użytkowania AC-3, bez ryzyka przegrzewania styków.
• Napięcie cewki sterującej: 48 V AC 50/60 Hz: Umożliwia bezpośrednie sterowanie z typowych transformatorów i układów automatyki niskonapięciowej, zwiększając bezpieczeństwo obsługi.
• Styki główne: 4 × NO (4P): Umożliwiają przełączanie trzech faz silnika plus jednego dodatkowego obwodu (np. sterowania hamulcem) lub realizację nawrotu w jednym urządzeniu.
• Styki pomocnicze: 1 NO + 1 NC: Gotowe do podłączenia sygnalizacji stanu, sprzężenia zwrotnego do PLC lub blokad mechanicznych – bez konieczności stosowania dodatkowych modułów.
• Obudowa z zaciskami skrzynkowymi (przekrój 2,5…16 mm² dla obwodu mocy): Znacznie przyspiesza montaż i zapewnia pewne, powtarzalne połączenie bez specjalistycznych końcówek.

Zgodność z Normami

Stycznik nawrotny LC2DT40E7 został zaprojektowany zgodnie z międzynarodowymi normami IEC 60947-4-1 oraz IEC 60947-5-1 (EN 60947-4-1, EN 60947-5-1) dotyczącymi łączników niskonapięciowych. Posiada certyfikaty BV, CCC, CSA, DNV, EAC, GL, RINA i UL, potwierdzające bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Dzięki wysokiej trwałości łączeniowej i kategorii użytkowania AC-3, stycznik nawrotny TeSys D sprawdza się w aplikacjach wymagających częstego przełączania kierunku obrotów. Polecany do układów automatyki budynkowej i przemysłowej, w szczególności do:

• Sterowania silnikami trójfazowymi z nawrotem – w napędach wentylatorów, pomp, przenośników i obrabiarek.
• Wymiany impulsów sterujących do styczników głównych i przekaźników w rozdzielnicach PLC.
• Realizacji sygnalizacji stanu w szafach sterowniczych – za pomocą zestyku pomocniczego NC do sygnalizacji pracy, NO do sprzężenia.
• Automatyki węzłów wodno-kanalizacyjnych, HVAC i systemów transportu bliskiego.

Wskazówki Montażowe

Montaż i okablowanie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania oraz sterowania. Producent dopuszcza montaż na płycie lub na szynie (np. TH35) – należy zachować minimalne odstępy dla wentylacji. Sposób dokręcania zacisków: moment 1,7 N·m dla obwodów mocy i sterowania. Przekrój przewodów obwodu mocy dobierać zgodnie z prądem 40 A i obciążalnością kabli (zalecane 10–16 mm² Cu). Stosuj wyłącznie końcówki zgodne z dokumentacją – dla przewodów elastycznych dopuszczalne kabel z końcówką lub bez, dla sztywnych bez końcówki.

FAQ

• Czy stycznik LC2DT40E7 posiada podświetlenie? Nie, w standardowej konfiguracji nie jest wyposażony w podświetlenie. Sygnalizacja stanu realizowana jest poprzez zestyki pomocnicze lub zewnętrzne lampki.
• Jaka jest konfiguracja styków głównych i pomocniczych? Styk główny: 4 biegi (4P) – wszystkie zwierne (4 NO). Styki pomocnicze: 1 zwierny (NO) + 1 rozwierny (NC).
• Jaki stopień ochrony posiada to urządzenie? W dostarczanych danych nie podano informacji o stopniu ochrony IP. Stycznik przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych – typowa ochrona zapewniana jest przez obudowę nadrzędną (np. IP54 dla szafy).
