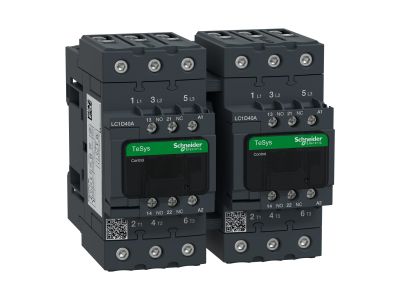

Stycznik nawrotny TeSys 40A AC-3 napięcie cewki 230VAC 3P | LC2D40AP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys LC2D40AP7 to trójbiegunowy stycznik przeznaczony do sterowania silnikami w układach nawrotnych. Prąd znamionowy 40A w kategorii AC-3 zapewnia bezpieczną pracę silników o znacznej mocy, a napięcie cewki 230V AC ułatwia integrację z typowymi instalacjami sterowniczymi.

• Prąd znamionowy 40A (AC-3): umożliwia załączanie i wyłączanie silników indukcyjnych o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 230V AC: kompatybilne z powszechnie stosowanymi napięciami sterowniczymi, co upraszcza projektowanie układów.
• 3 bieguny (3P): pełna kontrola trójfazowych obwodów silnikowych, niezbędna w napędach nawrotnych.
• Konstrukcja nawrotna: zintegrowane blokady mechaniczne i elektryczne zapobiegające jednoczesnemu załączeniu obu kierunków obrotów.
• Prosty montaż i pełna integracja z systemami sterowania: stycznik współpracuje z blokami pomocniczymi, przekaźnikami termicznymi oraz modułami komunikacyjnymi.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami bezpieczeństwa oraz standardami DIN.

Zastosowanie

Stycznik nawrotny TeSys LC2D40AP7 znajduje zastosowanie w układach sterowania silnikami elektrycznymi, szczególnie tam gdzie wymagana jest zmiana kierunku obrotów lub przełączanie obciążeń.

• Sterowanie silnikami w napędach nawrotnych – bramy, przenośniki, dźwigi.
• Praca w układach przełączników gwiazda-trójkąt dla ograniczenia prądu rozruchu.
• Rozruszniki silników za pośrednictwem autotransformatora.
• Automatyka budynkowa i przemysłowa – sterowanie pompami, wentylatorami, sprężarkami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie TH35 (zgodnie z DIN) lub płycie montażowej. Przekrój przewodów dobierz do prądu znamionowego, a moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada wbudowanego podświetlenia. Do wizualnej sygnalizacji stanu zaleca się zastosowanie dodatkowych bloków pomocniczych lub modułów sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) stycznika? Producent nie deklaruje konkretnego stopnia ochrony. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach w rozdzielnicach o stopniu ochrony co najmniej IP20.
• Czy stycznik nadaje się do pracy ciągłej? Tak, stycznik zaprojektowano do pracy ciągłej w kategorii użytkowania AC-3, co oznacza załączanie i wyłączanie silników indukcyjnych podczas normalnej pracy.
