Stycznik nawrotny TeSys 38A AC-3 napięcie cewki 230VAC 3P, TeSys D | LC2D38P7 Schneider Electric

Opis i Kluczowe Cechy

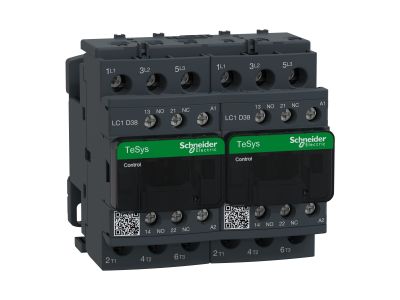

Stycznik nawrotny z serii TeSys D (symbol LC2D38P7) przeznaczony do sterowania silnikami w układzie rewersyjnym. Wyposażony w trzy bieguny główne (3 NO) o znamionowym prądzie łączeniowym Ie = 38 A w kategorii AC-3 oraz cewkę 230 VAC. Umożliwia załączanie obciążeń do 18,5 kW przy napięciu 400 V AC, a wbudowane styki pomocnicze (1 NO + 1 NC) zapewniają sygnalizację stanu pracy. Montaż na szynie lub płycie, zaciski skrzynkowe ułatwiają okablowanie.

• Prąd łączeniowy Ie AC-3 38 A: Umożliwia bezpieczne sterowanie silnikami o mocy do 18,5 kW przy napięciu 380–440 V AC bez ryzyka przegrzania styków.
• Napięcie łączeniowe Ue 690 V AC: Gwarantuje izolację odpowiednią dla przemysłowych sieci zasilających i wysoką niezawodność w warunkach obciążeń indukcyjnych.
• Styki pomocnicze 1 NO + 1 NC (Ith 10 A): Pozwalają na podłączenie sygnalizacji stanu załączenia oraz realizację układów blokad i sekwencji sterowania.
• Trwałość elektryczna 1,4 Mcykli przy AC-3/38 A: Zapewnia długą żywotność w aplikacjach o częstym łączeniu, redukując koszty wymiany i przestojów.
• Strata mocy na biegun 3 W (AC-3): Ogranicza nagrzewanie się aparatu w rozdzielnicy, co przekłada się na mniejsze wymagania wentylacyjne szafy sterowniczej.

Zgodność z Normami

Stycznik spełnia wymagania norm: IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL. Kategoria przepięciowa III zgodna z normami IEC.

Zastosowanie

Stycznik nawrotny przeznaczony jest do sterowania silnikami trójfazowymi w układzie zmiany kierunku obrotów. Sprawdza się w aplikacjach wymagających wysokiej trwałości łączeniowej oraz kompaktowej zabudowy w rozdzielnicach.

• Sterowanie silnikami wentylatorów, pomp i przenośników z funkcją rewersji obrotów.
• Zabudowa w szafach sterowniczych maszyn przemysłowych – kategoria AC-3 i AC-1.
• Realizacja sekwencji rozruchowych i blokad w układach automatyki budynkowej i sterowania silnikami.
• Sygnalizacja stanu załączenia za pomocą styków pomocniczych (1 NO + 1 NC).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (lub płycie montażowej) w pozycji pionowej ±30°. Przekrój przewodów obwodu zasilającego dobiera się do prądu znamionowego (zalecane 1–10 mm² dla kabli elastycznych/stalowych). Moment dokręcania zacisków: obwód sterowania 1,7 N·m, obwód zasilania 2,5 N·m (śrubokręt płaski 6 mm lub Philips nr 2). Należy stosować bezpieczniki dobezpieczające zgodnie z danymi: 63 A gG przy 690 V (koordynacja typ 1 i 2) dla obwodu zasilającego oraz 10 A gG dla obwodu sygnalizacyjnego.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Nie – model LC2D38P7 nie posiada podświetlanej cewki ani wbudowanej diody LED. Sygnalizacja stanu wymaga zewnętrznego obwodu pomocniczego (dostępne styki 1 NO + 1 NC).
• Jaki jest stopień ochrony tego stycznika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura TeSys D montowana w rozdzielnicy osiąga ochronę IP20 (brak osłony styków). W razie potrzeby wyższej ochrony należy zastosować dodatkową obudowę.
• W jakich kategoriach użytkowania może pracować stycznik? Urządzenie zaprojektowano dla kategorii AC-3 (sterowanie silnikami indukcyjnymi) oraz AC-1 (obciążenia rezystancyjne). Znamionowy prąd łączeniowy wynosi 38 A dla AC-3 i 50 A dla AC-1 przy 440 V AC.
