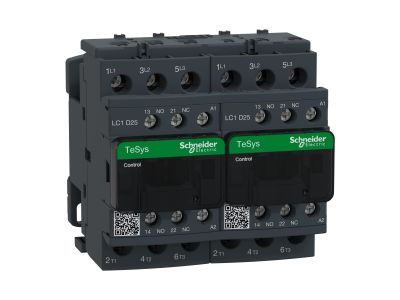

Stycznik nawrotny TeSys 25A AC-3 napięcie cewki 230VAC 3P, TeSys D | LC2D25P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys LC2D25P7 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400V. Wyposażony w cewkę zasilaną napięciem 230V AC, stycznik ten gwarantuje niezawodność przełączeń w cyklach nawrotnych. Konstrukcja 3-biegunowa (3P) zapewnia stabilność pracy, a zintegrowana blokada mechaniczna uniemożliwia jednoczesne załączenie obu kierunków, co jest kluczowe dla bezpieczeństwa układu napędowego.

• Prąd znamionowy 25A (AC-3) zapewniający wysoką wydajność prądową.
• Napięcie sterujące cewki 230V AC o częstotliwości 50/60 Hz.
• Konfiguracja styków pomocniczych 1NO + 1NC dla każdego stycznika w zestawie nawrotnym.
• Wysoka trwałość mechaniczna i elektryczna przekładająca się na długi czas eksploatacji bez przestojów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami rezystancyjnymi w środowisku przemysłowym. Posiada certyfikację UL oraz CSA, a także znak CE, co umożliwia jego stosowanie w projektach na rynkach międzynarodowych. Stopień ochrony IP20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem przez personel techniczny.

Zastosowanie

Styczniki TeSys D w wersji nawrotnej są dedykowane do szerokiego spektrum zastosowań w automatyce budynkowej i przemysłowej. Idealnie sprawdzają się w układach rozruchowych silników indukcyjnych, gdzie wymagana jest zmiana kierunku obrotów wału. Są powszechnie stosowane w systemach transportu bliskiego, takich jak przenośniki taśmowe, suwnice oraz windy. Dzięki możliwości pełnej integracji z systemami sterowania PLC, stycznik LC2D25P7 znajduje zastosowanie w zaawansowanych maszynach produkcyjnych, wentylatorach oraz pompach pracujących w układach nawrotnych lub liniowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Dzięki kompaktowej budowie, urządzenie zajmuje minimalną przestrzeń w rozdzielnicy, zachowując przy tym odpowiednie odstępy izolacyjne.

FAQ

• Czy stycznik posiada wbudowaną blokadę mechaniczną? Tak, zestaw nawrotny TeSys D jest fabrycznie wyposażony w blokadę mechaniczną, która zabezpiecza przed zwarciem międzyfazowym wynikającym z jednoczesnego załączenia dwóch kierunków.
• Jakie są dostępne styki pomocnicze? Każdy ze styczników wchodzących w skład układu nawrotnego posiada wbudowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty).
• Czy można do niego podłączyć dodatkowe moduły? Tak, seria TeSys D jest w pełni modułowa, co pozwala na montaż dodatkowych styków pomocniczych bocznych lub czołowych, a także modułów przeciwprzepięciowych cewki.
