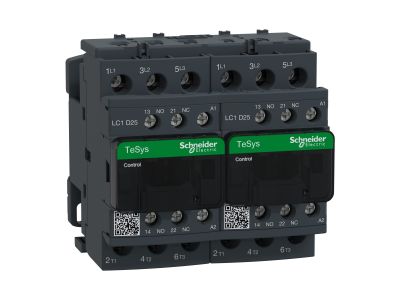

Stycznik nawrotny TeSys 25A AC-3 napięcie cewki 110VAC 3P 1NO+1NC, TeSys D | LC2D25F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D o symbolu LC2D25F7 to trzybiegunowe urządzenie przeznaczone do sterowania silnikami i obciążeniami w kategoriach użytkowania AC-1 i AC-3. Prąd łączeniowy 25 A w AC-3 (440 V) umożliwia bezpieczną pracę przy obciążeniach silnikowych, a napięcie cewki 110 VAC zapewnia łatwą integrację w typowych instalacjach sterowniczych. Wyposażony w styki pomocnicze 1NO+1NC oraz zaciski skrzynkowe dla przewodów o przekroju do 10 mm². Szerokość modułu nie została podana – urządzenie przeznaczone do montażu na szynie DIN lub płycie.

• Prąd łączeniowy AC-3 25 A (440 V): gwarantuje bezpieczne załączanie i wyłączanie silników o mocy do 11 kW, minimalizując ryzyko uszkodzenia styków przy rozruchu.
• Napięcie cewki 110 VAC: typowe napięcie sterowania w instalacjach przemysłowych, umożliwia współpracę z przekaźnikami, PLC i przyciskami bez dodatkowych transformatorów.
• Styki pomocnicze 1NO+1NC: pozwalają na sygnalizację stanu pracy stycznika lub realizację prostych układów blokad i samopodtrzymania bez konieczności stosowania dodatkowych modułów.
• Trwałość elektryczna 1,65 Mcykli dla AC-3 (25 A): wysoka żywotność w cyklach pracy silnikowej, co przekłada się na długi okres eksploatacji i mniejsze koszty serwisu.
• Zaciski śrubowe o przekroju do 10 mm²: umożliwiają łatwe i pewne podłączenie przewodów zasilających oraz sterowniczych, zgodne z typowymi przekrojami w instalacjach.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA i UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i stoczniowych.

Zastosowanie

Stycznik nawrotny TeSys D LC2D25F7 został zaprojektowany do pracy w układach wymagających zmiany kierunku wirowania silnika oraz w aplikacjach z obciążeniami rezystancyjnymi. Dzięki kategorii AC-1 (40 A, 440 V) może być stosowany także do łączenia obwodów grzejnych, oświetlenia czy transformatorów.

• Sterowanie silnikami trójfazowymi o mocy do 11 kW (400 V) – nawrotne załączanie kierunku obrotów w obrabiarkach, taśmociągach, windach.
• Obciążenia rezystancyjne (AC-1) – np. piece grzewcze, rezystory, grzałki wymagające prądu do 40 A.
• Impulsy sterujące z PLC lub przycisków – napięcie cewki 110 VAC pozwala na bezpośrednie sterowanie z przekaźników programowalnych.
• Automatyka budynkowa i przemysłowa – sygnalizacja stanu urządzeń, blokady krzyżowe, proste sekwencje start/stop.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Przy dokręcaniu zacisków należy stosować moment obrotowy: 1,7 Nm dla obwodu sterowania oraz 2,5 Nm dla obwodu zasilającego. Przekrój przewodów należy dobrać do obciążenia prądowego – maks. 10 mm² dla zasilania i 4 mm² dla sterowania. Przewody mogą być sztywne lub elastyczne, z końcówkami kablowymi lub bez, zgodnie z danymi producenta.

FAQ

• Czy stycznik jest wyposażony w podświetlenie cewki? Nie, w danych technicznych nie przewidziano podświetlenia. Należy stosować zewnętrzne sygnalizatory LED, jeśli wymagana jest wizualna informacja o załączeniu.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych zastosowaniach w rozdzielnicy styczniki mają stopień ochrony IP20 – chronią przed dotykiem palcem, ale nie przed wilgocią. Montaż w szczelnej szafie jest zalecany w środowiskach o podwyższonej wilgotności.
• W jakim trybie pracy pracują styki główne? Styki główne są przystosowane do pracy w kategorii AC-1 (obciążenie rezystancyjne) z prądem 40 A oraz AC-3 (silniki klatkowe) z prądem 25 A. Nie są przewidziane do pracy w kategorii AC-4 (silniki z hamowaniem przeciwnym), chyba że potwierdzą to dodatkowe dane.
