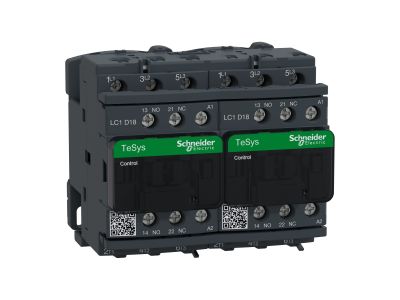

Stycznik nawrotny TeSys 18A AC-3 napięcie cewki 24VAC 3P | LC2D18B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D LC2D18B7 firmy Schneider Electricder Electric to trójbiegunowe urządzenie przeznaczone do sterowania silnikami w kategorii użytkowania AC-3. Zaprojektowany do pracy w układach nawrotnych, łączy w sobie kompaktową konstrukcję i wysoką trwałość. Prąd łączeniowy Ie wynosi 18 A przy 440 V AC, a napięcie cewki to 24 V AC. Urządzenie wyposażono w styki pomocnicze w konfiguracji 1 NO + 1 NC, co ułatwia integrację z układami sterowania.

• Prąd znamionowy łączeniowy Ie 18 A (AC-3, 440 V): Zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu – idealny do napędów przenośników, pomp i wentylatorów.
• Napięcie cewki 24 V AC: Umożliwia bezpieczne sterowanie niskim napięciem, zmniejszając ryzyko porażenia oraz upraszczając instalację w układach automatyki.
• Trzy bieguny główne 3 NO + pomocnicze 1 NO / 1 NC: Elastyczna konfiguracja styków pozwala na realizację zarówno obwodów mocy, jak i sygnalizacji czy blokad w jednym urządzeniu.
• Trwałość mechaniczna 15 mln cykli oraz elektryczna 1,65 mln cykli (AC-3): Gwarantuje długą żywotność w aplikacjach wymagających częstego przełączania kierunku obrotów silnika.
• Zaciski śrubowe (zasilanie 1…6 mm², sterowanie 1…4 mm²): Ułatwiają szybkie i pewne podłączenie przewodów o zróżnicowanych przekrojach, bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Stycznik LC2D18B7 spełnia wymagania norm IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508 oraz CSA C22.2 Nr 14. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA i UL, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami.

Zastosowanie

Stycznik nawrotny TeSys D LC2D18B7 został zaprojektowany przede wszystkim do rewersyjnego sterowania trójfazowymi silnikami indukcyjnymi w kategorii AC-3. Sprawdza się w układach wymagających zmiany kierunku obrotów, szczególnie w automatyce przemysłowej i budynkowej.

• Rewersyjna praca napędów przenośników, podajników i bram.
• Sterowanie kierunkiem obrotów wentylatorów, pomp i sprężarek w systemach HVAC.
• Układy nawrotne w windach, dźwigach i suwnicach.
• Automatyka maszyn pakujących, obrabiarek oraz linii produkcyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Moment dokręcania zacisków śrubowych wynosi 1,7 N·m (zarówno dla obwodu zasilającego, jak i sterowania). Przekrój przewodów należy dobrać zgodnie z prądem obciążenia – dla obwodu mocy dopuszczalny zakres to 1…6 mm² (drut/linka), dla obwodu sterowania 1…4 mm².

FAQ

• Czy stycznik posiada podświetlenie (LED) przycisku? Nie, stycznik LC2D18B7 nie jest wyposażony w podświetlenie. Jest to standardowy stycznik nawrotny z mechaniczną blokadą, sterowany napięciem cewki 24 V AC.
• Jaki stopień ochrony ma to urządzenie? Producent nie deklaruje konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się ochronę IP20 (ochrona przed dotykiem i ciałami stałymi >12 mm).
• W jakim trybie pracy pracują styki główne? Styki główne pracują w kategorii użytkowania AC-1 (obciążenia rezystancyjne) oraz AC-3 (silniki indukcyjne – rozruch, wyłączanie podczas pracy). Prąd znamionowy Ie dla AC-3 wynosi 18 A przy 440 V AC.
