Stycznik nawrotny TeSys 18A AC-3 napięcie cewki 230VAC 3P | LC2D18P7 Schneider Electric

Opis i Kluczowe Cechy

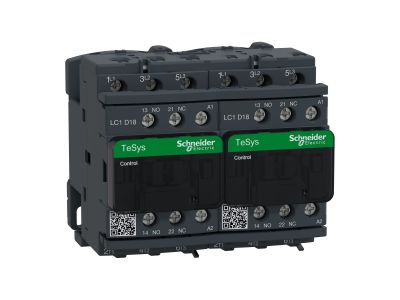

Stycznik nawrotny TeSys LC2D18P7 to kompaktowe urządzenie łączące w jednej obudowie dwa styczniki z mechaniczną i elektryczną blokadą wzajemną, przeznaczone do sterowania silnikami trójfazowymi o prądzie znamionowym 18A w kategorii AC-3. Zasilanie cewki 230VAC ułatwia integrację z typowymi obwodami automatyki. Dzięki trzem biegunom głównym oraz wbudowanej blokadzie zapewnia bezpieczną zmianę kierunku wirowania bez ryzyka zwarcia międzyfazowego.

• Prąd znamionowy 18A w kategorii AC-3: umożliwia załączanie i wyłączanie silników asynchronicznych o standardowej mocy (typowe obwody trójfazowe) przy jednoczesnym ograniczeniu erozji styków podczas rozruchu.
• Napięcie cewki 230VAC: kompatybilność z sieciowymi napięciami instalacji niskonapięciowych, co upraszcza okablowanie i pozwala na bezpośrednie sterowanie z typowych przycisków lub przekaźników.
• Trzy bieguny (3P): pełne przełączanie wszystkich faz obwodu siłowego, niezbędne w trójfazowych układach napędowych.
• Wbudowana blokada mechaniczna i elektryczna: uniemożliwia równoczesne załączenie obu kierunków, eliminując ryzyko zwarcia międzyfazowego oraz uszkodzenia silnika.
• Kompatybilność z systemami rozruszników: gotowy do użycia w rozrusznikach nawrotnych, liniowych oraz przełącznikach gwiazda/trójkąt, co ułatwia budowę złożonych układów sterowania.

Zgodność z Normami

Stycznik LC2D18P7 został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC) Unii Europejskiej, co potwierdza oznaczenie CE. Produkt spełnia standardy branżowe dla styczników nawrotnych, zapewniając bezpieczną pracę w warunkach przemysłowych i komercyjnych.

Zastosowanie

Stycznik nawrotny TeSys znajduje zastosowanie wszędzie tam, gdzie wymagana jest odwracalna praca silników trójfazowych. Dzięki zwartej budowie i łatwości montażu sprawdza się w szafach sterowniczych oraz rozdzielnicach.

• Sterowanie silnikami napędów – zmiana kierunku obrotów wentylatorów, pomp, przenośników i maszyn roboczych.
• Impulsowe sterowanie poprzez przekaźniki lub PLC – niskonapięciowe sygnały 230VAC mogą być podawane z przycisków lub modułów automatyki.
• Budowa rozruszników nawrotnych oraz przełączników gwiazda/trójkąt – jako podstawowy element układu do rozruchu i zmiany kierunku obrotów.
• Systemy automatyki budynkowej – realizacja funkcji rewersyjnych w bramach, roletach czy kurtynach powietrznych.

Wskazówki Montażowe

Montaż i podłączenie stycznika LC2D18P7 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego obwodu, a moment dokręcania zacisków realizuj zgodnie z dokumentacją producenta. Zwróć szczególną uwagę na poprawne podłączenie cewki (230VAC) oraz biegunów głównych – niewłaściwa kolejność faz uniemożliwi prawidłową zmianę kierunku obrotów.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub diodę LED? Stycznik LC2D18P7 nie jest wyposażony w elementy podświetlające. Do wizualnej sygnalizacji stanu załączenia należy zastosować oddzielne lampki sygnalizacyjne lub moduły z LED.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę IP20 w zakresie obudowy stycznika. Ostateczny stopień ochrony instalacji wynika z osłon szafy sterowniczej.
• Czy stycznik pracuje w trybie ciągłym, czy tylko przy zmianie kierunku? Stycznik nawrotny może pracować w trybie ciągłym – po załączeniu jednego z kierunków styki główne pozostają zamknięte, a cewka stale zasilana napięciem 230VAC. Kategoria AC-3 gwarantuje niezawodną pracę przy załączaniu i wyłączaniu obciążeń silnikowych. Przed zmianą kierunku należy odczekać do pełnego zatrzymania silnika (zgodnie z zasadą zerowej przerwy).
