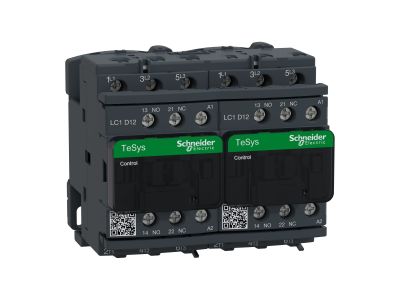

Stycznik nawrotny TeSys 12A AC-3 napięcie cewki 48VAC 3P, TeSys D | LC2D12E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys D LC2D12E7 to trójbiegunowe urządzenie przeznaczone do sterowania silnikami w układach wymagających zmiany kierunku obrotów. Prąd znamionowy 12A w kategorii AC-3 oraz napięcie cewki 48V AC zapewniają niezawodną pracę w instalacjach o napięciu sterowania 48V. Model ten został zaprojektowany z myślą o pełnej integracji z systemami sterowania, co ułatwia budowę rozruszników nawrotnych, liniowych oraz przełączników gwiazda/trójkąt.

• Prąd znamionowy 12A w kategorii AC-3: Umożliwia bezpieczne sterowanie silnikami o odpowiedniej mocy bez ryzyka przeciążenia styków.
• Napięcie cewki 48V AC: Pozwala na zastosowanie w instalacjach z pomocniczym napięciem 48V, zwiększając bezpieczeństwo obsługi.
• Trzy bieguny (3P): Standardowa konfiguracja do zasilania trójfazowych odbiorników, np. silników indukcyjnych.
• Funkcja nawrotna: Zapewnia szybką zmianę kierunku obrotów silnika poprzez przełączenie kolejności faz, co jest kluczowe w napędach rewersyjnych.
• Łatwa integracja z systemami sterowania: Kompatybilność z akcesoriami TeSys D oraz modułowymi aparatami sterowniczymi upraszcza montaż w rozdzielnicach.

Zgodność z Normami

Stycznik LC2D12E7 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodne z instrukcją producenta gwarantują niezawodność w warunkach przemysłowych.

Zastosowanie

Stycznik nawrotny TeSys D znajduje zastosowanie w układach sterowania napędami elektrycznymi, szczególnie w aplikacjach wymagających zmiany kierunku obrotów silnika lub przełączania między konfiguracjami uzwojeń.

• Sterowanie silnikami trójfazowymi w układach nawrotnych (np. suwnice, bramy, przenośniki).
• Budowa rozruszników liniowych oraz przełączników gwiazda/trójkąt dla silników indukcyjnych.
• Zastosowanie w rozrusznikach z autotransformatorem – jako element przełączający odczepy.
• Integracja z systemami automatyki budynkowej i przemysłowej (poprzez przekaźniki pomocnicze lub PLC).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i sterowniczym. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 12A i kategorię AC-3.

FAQ

• Czy stycznik LC2D12E7 jest przystosowany do pracy w układach nawrotnych? Tak, jest to stycznik nawrotny – posiada dwie cewki (lub mechanizm przełączający) umożliwiające zmianę kolejności faz dla sterowania kierunkiem obrotów silnika.
• Jakie napięcie sterowania wymaga ten model? Napięcie cewki wynosi 48V AC. Należy podać je zgodnie z oznaczeniem na obudowie – nie wolno stosować innego napięcia.
• Jaki jest prąd znamionowy w kategorii AC-3? Prąd znamionowy 12A obowiązuje dla kategorii AC-3 (silniki klatkowe). Dla innych kategorii obciążenia wartości mogą się różnić – szczegóły w karcie katalogowej.
