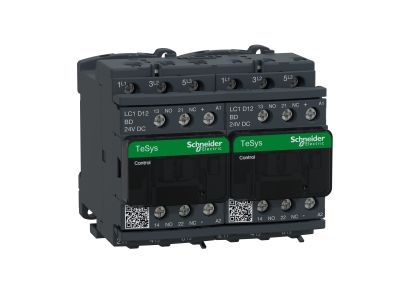

Stycznik nawrotny TeSys 12A AC-3 napięcie cewki 24VDC 3P | LC2D12BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny TeSys (LC2D12BD) to zwarta jednostka łącząca dwa styczniki w jednej obudowie, przeznaczona do sterowania trójfazowymi silnikami asynchronicznymi w układach wymagających zmiany kierunku wirowania. Dzięki prądzie znamionowym 12 A w kategorii AC-3 oraz cewce napięcia 24 V DC, urządzenie zapewnia bezpieczną i szybką rewersję obrotów przy minimalnym zapotrzebowaniu na szafę sterowniczą.

• Prąd AC-3 12 A: Umożliwia niezawodną pracę z silnikami o typowej mocy 3–4 kW przy napięciu 400 V, bez ryzyka przeciążenia styków głównych.
• Napięcie cewki 24 V DC: Niskonapięciowe sterowanie zwiększa bezpieczeństwo obsługi i pozwala na bezpośrednie połączenie z układami PLC lub sterownikami przemysłowymi.
• 3 bieguny (3P): Odpowiednia liczba styków do komutacji wszystkich faz w trójfazowych odbiornikach.
• Konstrukcja nawrotna (zblokowane dwa styczniki): Eliminuje ryzyko jednoczesnego załączenia obu kierunków dzięki mechanicznemu blokowaniu, co chroni silnik przed zwarciem międzyfazowym.
• Kompatybilność z systemem TeSys: Łatwy montaż na szynie TH35, pełna integracja z modułami przyłączeniowymi, przekaźnikami przeciążeniowymi i akcesoriami.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami europejskimi. Posiada oznaczenie CE i spełnia wymogi niskonapięciowe. Stosowany w instalacjach przemysłowych, zgodny z wymaganiami dla styczników nawrotnych.

Zastosowanie

Stycznik nawrotny TeSys LC2D12BD znajduje zastosowanie wszędzie tam, gdzie niezbędna jest zmiana kierunku obrotów silnika elektrycznego lub realizacja rozruchu gwiazda-trójkąt. Sprawdza się szczególnie w automatyce przemysłowej i maszynach.

• Sterowanie silnikami w układach nawrotnych: suwnice, bramy przesuwne, przenośniki taśmowe, wciągarki.
• Realizacja przełączania gwiazda/trójkąt (w połączeniu z dodatkowym stycznikiem liniowym) dla łagodnego rozruchu silników.
• Zastosowanie w rozrusznikach autotransformatorowych oraz jako element zabezpieczenia przed niekontrolowanym rozruchem.
• Integracja z systemami sterowania PLC lub przekaźnikami programowalnymi dzięki niskiemu napięciu cewki 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy lub szafie sterowniczej. Należy stosować przewody o przekroju dobranym do prądu obciążenia (zalecane 1,5–4 mm²) oraz dokręcać śruby momentem podanym w dokumentacji producenta. W przypadku pracy z silnikami indukcyjnymi zaleca się zastosowanie przekaźnika przeciążeniowego współpracującego z serią TeSys.

FAQ

• Czy stycznik wymaga oddzielnego modułu gaszenia łuku? Styki główne są przystosowane do gaszenia łuku elektrycznego w kategorii AC-3; w typowych zastosowaniach dodatkowy moduł gaszenia nie jest konieczny. W przypadku częstego łączenia obciążeń indukcyjnych o wysokiej stałej czasu zalecamy kontakt z producentem.
• Jakie napięcie sterujące jest potrzebne do załączenia cewki? Cewka zaprojektowana jest na napięcie 24 V DC. Nie wolno podawać napięcia AC ani wartości innej niż podana na tabliczce znamionowej – grozi to uszkodzeniem uzwojenia.
• Czy stycznik może pracować w układzie pojedynczego stycznika liniowego? Model LC2D12BD posiada wbudowaną blokadę mechaniczną i jest przeznaczony wyłącznie do pracy nawrotnej. Do zastosowań liniowych należy wybrać stycznik pojedynczy z serii LC1D.
