Stycznik nawrotny TeSys 115A AC-3 napięcie cewki 230VAC 3P, TeSys D | LC2D115P7 Schneider Electric

Opis i Kluczowe Cechy

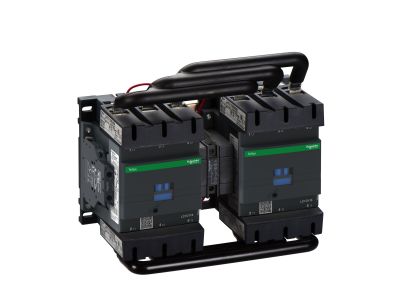

Stycznik nawrotny Schneider Electricder Electric z serii TeSys D, oznaczony symbolem LC2D115P7, przeznaczony do sterowania silnikami trójfazowymi w układach nawrotnych. Urządzenie zapewnia prąd łączeniowy 115 A w kategorii AC-3 (przy 440 V AC) oraz 200 A w AC-1, co pozwala na bezpieczne załączanie i przełączanie kierunku obrotów silników o mocy do 55 kW przy napięciu 380…400 V AC. Stycznik wyposażono w 3 bieguny główne (3 NO) oraz styki pomocnicze 1 NO + 1 NC. Cewka sterująca przystosowana do napięcia 230 V AC. Montowany na szynie TH35 lub płycie.

• Prąd łączeniowy Ie = 115 A (AC-3, 440 V AC): gwarantuje niezawodną pracę w układach nawrotnych silników o dużym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie łączeniowe Ue do 1000 V AC (obwód mocy): umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając wysoki margines bezpieczeństwa.
• Cewka sterująca 230 V AC: kompatybilna z typowymi napięciami sterowniczymi w rozdzielnicach, upraszcza integrację z istniejącą infrastrukturą.
• Styki pomocnicze 1 NO + 1 NC: umożliwiają sygnalizację stanu pracy stycznika oraz realizację dodatkowych obwodów blokad i zabezpieczeń.
• Trwałość elektryczna 0,95 Mcykli (115 A, AC-3, 440 V): potwierdza długą żywotność przy częstych cyklach łączeniowych, co przekłada się na niskie koszty eksploatacji.

Zgodność z Normami

Stycznik spełnia wymagania norm: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 oraz UL 508. Posiada certyfikaty: BV, CCC, CSA, DNV, EAC, GL, RINA, UL. Produkt oznaczony znakiem CE i zgodny z dyrektywami europejskimi.

Zastosowanie

Stycznik nawrotny LC2D115P7 dedykowany jest do zastosowań wymagających zmiany kierunku obrotów silników indukcyjnych oraz sterowania obciążeniami rezystancyjnymi. Sprawdza się w automatyce przemysłowej i budynkowej.

• Sterowanie nawrotne silników trójfazowych w maszynach produkcyjnych, przenośnikach, dźwigach i wentylatorach.
• Załączanie obciążeń rezystancyjnych (np. grzałki, piece) w kategorii AC-1 z prądem do 200 A.
• Realizacja impulsów sterujących dla przekaźników, układów PLC oraz innych elementów automatyki.
• Budowa układów przełączania źródeł zasilania i zabezpieczeń silników we współpracy z przekaźnikami przeciążeniowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montować na szynie TH35 (DIN) lub płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i normami – dla obwodu mocy dopuszczalny przekrój 10…120 mm² (kabel sztywny bez końcówki). Moment dokręcania zacisków obwodu mocy: 12 N·m (klucz sześciokątny 4 mm), dla obwodów sterowania: 1,2 N·m (śrubokręt Philips nr 2 lub płaski 6 mm). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienie blokady mechanicznej/elektrycznej.

FAQ

• Jaka jest kategoria użytkowania stycznika LC2D115P7? Kategorie AC-1 (obciążenia rezystancyjne) oraz AC-3 (silniki pierścieniowe i klatkowe).
• Jaką moc silnika mogę sterować przy napięciu 400 V? Przy 380…400 V AC moc silnika wynosi 55 kW w kategorii AC-3.
• Czy stycznik posiada fabrycznie zamontowane styki pomocnicze? Tak, skonfigurowany jest z jednym stykiem normalnie otwartym (NO) i jednym normalnie zamkniętym (NC).
