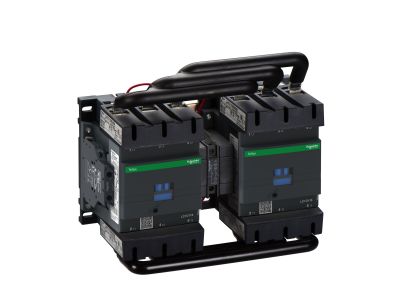

Stycznik nawrotny TeSys 115A AC-3 napięcie cewki 110VAC 3P, TeSys D | LC2D115F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik nawrotny z serii TeSys D, oznaczony symbolem LC2D115F7, przeznaczony do załączania i wyłączania odbiorników w układach wymagających zmiany kierunku obrotów. Urządzenie wyposażone w dwa zestyki główne (stycznik zwierny i rozwierny) zintegrowane w jednej obudowie, co umożliwia sterowanie pracą silników bez konieczności stosowania dodatkowych elementów. Prąd znamionowy 115 A w kategorii AC-3 gwarantuje bezpieczną pracę przy obciążeniach silnikowych. Napięcie cewki 110 VAC pozwala na bezpośrednie sterowanie z instalacji niskiego napięcia przemiennego. Trzy bieguny (3P) umożliwiają przełączanie trzech faz w standardowych sieciach trójfazowych.

• Prąd znamionowy 115 A (kategoria AC-3): Zapewnia niezawodne przełączanie silników indukcyjnych o dużej mocy bez ryzyka przegrzania styków.
• Napięcie cewki 110 VAC: Umożliwia zasilanie cewki bezpośrednio z obwodu sterowania 110 V, co upraszcza instalację i zmniejsza liczbę potrzebnych przetwornic.
• Wykonanie nawrotne (dwa styczniki w jednej obudowie): Ułatwia budowę układów zmiany kierunku obrotów – eliminuje konieczność samodzielnego łączenia dwóch osobnych styczników oraz zapewnia mechaniczną blokadę przed jednoczesnym załączeniem.
• Trzy bieguny (3P): Przeznaczone do przełączania trzech faz w sieci trójfazowej, co jest standardem w aplikacjach silnikowych.
• Seria TeSys D firmy Schneider Electric: Sprawdzona konstrukcja, szeroka dostępność akcesoriów (bloki styków pomocniczych, przekaźniki przeciążeniowe) oraz łatwy montaż na szynie DIN.

Zgodność z Normami

Stycznik nawrotny TeSys D LC2D115F7 został zaprojektowany zgodnie z wymaganiami europejskich norm dla styczników elektromagnetycznych. Urządzenie posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw obowiązujących w Unii Europejskiej. Produkt jest zgodny z międzynarodowymi standardami DIN oraz normami kategorii AC-3 (IEC/EN 60947-4-1) – zalecany do pracy z silnikami indukcyjnymi.

Zastosowanie

Stycznik nawrotny LC2D115F7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest kontrolowana zmiana kierunku obrotów silnika elektrycznego oraz innych odbiorników trójfazowych. Dzięki prądowi 115 A w kategorii AC-3 doskonale sprawdza się w aplikacjach przemysłowych, maszynach i układach automatyki.

• Sterowanie kierunkiem obrotów silników klatkowych w napędach wentylatorów, pomp, przenośników i obrabiarek.
• Zabezpieczenie przed jednoczesnym załączeniem obu kierunków (blokada mechaniczna wewnątrz stycznika nawrotnego).
• Budowa układów przełączania zasilania trójfazowego (np. przełącznik źródła zasilania) w szafach sterowniczych.
• Integracja z przekaźnikami przeciążeniowymi (np. serii TeSys LR) w celu uzyskania pełnej ochrony silników przed przeciążeniem.

Wskazówki Montażowe

Montaż i podłączenie stycznika nawrotnego LC2D115F7 mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (minimum kwalifikacje w zakresie eksploatacji urządzeń elektroenergetycznych do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu zasilania i cewki sterującej. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Maksymalny moment dokręcania śrub zacisków przewodów głównych i cewki należy sprawdzić w dokumentacji technicznej producenta (zwykle 2–4 Nm w zależności od przekroju). Przekrój przewodów powinien być dobrany do wartości znamionowej prądu 115 A oraz warunków chłodzenia w szafie. W przypadku montażu wielu styczników obok siebie – należy uwzględnić redukcję prądu znamionowego (derating) zgodnie z wytycznymi producenta.

FAQ

• Co oznacza „stycznik nawrotny” i czym różni się od zwykłego stycznika? Stycznik nawrotny to kompaktowy zespół dwóch styczników (zwiernego i rozwiernego) połączonych mechanicznie z blokadą uniemożliwiającą jednoczesne załączenie. Służy do zmiany kierunku obrotów silników trójfazowych – po załączeniu jednego stycznika silnik obraca się w jedną stronę, po załączeniu drugiego – w przeciwną. Montaż osobnych styczników wymaga stosowania zewnętrznych blokad, co zwiększa ryzyko błędu.
• Jakie napięcie cewki ma LC2D115F7? Cewka stycznika przystosowana jest do napięcia 110 VAC (50/60 Hz). Należy podawać to napięcie bezpośrednio z obwodu sterowania – nie jest wymagana dodatkowa przetwornica.
• Czy stycznik można stosować do innych odbiorników niż silniki? Tak – stycznik nawrotny sprawdzi się również do przełączania obciążeń rezystancyjnych, transformatorów czy zasilania trójfazowego w kategorii AC-1, ale jego głównym przeznaczeniem są silniki w kategorii AC-3 (prąd rozruchowy 6–8× prądu znamionowego). Do obciążeń nieindukcyjnych można go używać, pamiętając o dostosowaniu zabezpieczeń nadprądowych.
