Stycznik nawrotny miniaturowy TeSys 6A AC-3 styk pomocniczy 1NO napięcie cewki 230VAC 3P | LC2K0610P7 Schneider Electric

Opis i Kluczowe Cechy

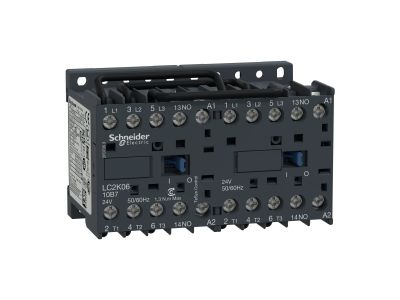

Stycznik nawrotny miniaturowy TeSys LC2K0610P7 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie przeznaczone do sterowania silnikami elektrycznymi w układach nawrotnych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 6 A w kategorii użytkowania AC-3, co pozwala na efektywną pracę z silnikami o mocy do 2,2 kW przy napięciu 400 V. Konstrukcja 3-biegunowa (3P) została zintegrowana z fabryczną blokadą mechaniczną, co gwarantuje bezpieczeństwo i eliminuje ryzyko jednoczesnego załączenia obu kierunków obrotów.

• Napięcie sterujące: Cewka zasilana napięciem 230 V AC (prąd przemienny) o częstotliwości 50/60 Hz, co jest standardem w większości instalacji przemysłowych.
• Styki pomocnicze: Każdy ze styczników w zestawie posiada wbudowany styk pomocniczy 1NO (normalnie otwarty), umożliwiający sygnalizację stanu pracy lub realizację układów podtrzymania.
• Kompaktowe wymiary: Seria TeSys K to jedne z najmniejszych styczników na rynku, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna zapewnia długi cykl życia produktu nawet przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w sektorze przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z wytycznymi VDE 0106.

Zastosowanie

Stycznik nawrotny LC2K0610P7 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem dla:

• Układów napędowych wymagających zmiany kierunku obrotów silnika (np. przenośniki taśmowe, pompy, wentylatory).
• Rozruszników liniowych oraz systemów sterowania bramami i roletami przemysłowymi.
• Przełączników gwiazda-trójkąt oraz układów z autotransformatorami.
• Systemów HVAC, gdzie wymagana jest pełna integracja z systemami sterowania PLC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub przykręcenia bezpośrednio do płyty montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do przewodów sztywnych i giętkich z tulejkami, co ułatwia dopasowanie do specyfiki instalacji.
• Pozycja pracy: Urządzenie może pracować w różnych pozycjach, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.

FAQ

1. Czy stycznik posiada blokadę mechaniczną?
Tak, model LC2K0610P7 to kompletny zestaw nawrotny wyposażony w fabryczną blokadę mechaniczną, która uniemożliwia jednoczesne zamknięcie styków obu styczników.

2. Jakie jest napięcie cewki w tym modelu?
Ten konkretny model posiada cewkę przystosowaną do napięcia 230 V AC.

3. Czy można rozbudować ten stycznik o dodatkowe styki?
Tak, seria TeSys K pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła, co zwiększa elastyczność konfiguracji układu sterowania.
