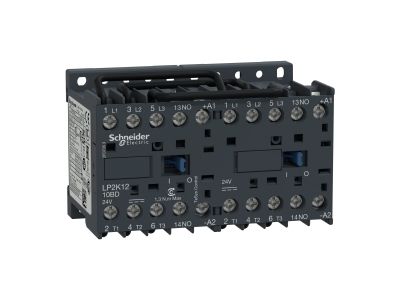

Stycznik nawrotny miniaturowy 12A AC-3 styk pomocniczy 1NO napiecie cewki 24VDC 3P, TeSys | LP2K1210BD Schneider Electric

Opis i Kluczowe Cechy

Prezentujemy stycznik nawrotny miniaturowy TeSys LP2K1210BD – kompaktowe urządzenie przeznaczone do przełączania kierunku obrotów silników trójfazowych. Dzięki prądowi znamionowemu 12A w kategorii AC-3 umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie cewki 24VDC pozwala na łatwą integrację z układami automatyki niskonapięciowej. Zintegrowany styk pomocniczy 1NO rozszerza możliwości sygnalizacji i nadzoru.

• Prąd 12A w kategorii AC-3: gwarantuje pewne łączenie silników indukcyjnych przy rozruchu i pracy bez nadmiernego zużycia styków.
• Napięcie cewki 24VDC: umożliwia bezpośrednie sterowanie z układów PLC, przekaźników lub sterowników niskonapięciowych, zwiększając bezpieczeństwo obsługi.
• Styk pomocniczy 1NO (normalnie otwarty): służy do sygnalizacji stanu załączania stycznika lub przekazywania informacji zwrotnej do systemu sterowania.
• Trzy bieguny główne (3P): przeznaczone do przełączania trzech faz silnika, co jest niezbędne w układach nawrotnych lub bezpośrednich rozruchach.
• Kompaktowa budowa miniaturowa: oszczędza miejsce w rozdzielnicy i ułatwia montaż w ciasnych szafach sterowniczych.

Zgodność z Normami

Stycznik TeSys LP2K1210BD został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie obowiązujących dyrektyw. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają bezpieczną eksploatację.

Zastosowanie

Stycznik nawrotny LP2K1210BD znajduje zastosowanie w układach wymagających zmiany kierunku wirowania silników trójfazowych. Jego parametry i budowa idealnie sprawdzają się w następujących scenariuszach:

• Sterowanie silnikami w napędach bram, rolet, przenośników: nawrotny przełącznik umożliwia płynną zmianę kierunku ruchu.
• Rozruszniki gwiazda–trójkąt i przełączniki autotransformatora: stosowany w aplikacjach wymagających sekwencyjnego przełączania uzwojeń.
• Impulsowe sterowanie stycznikami liniowymi w szafach sterowniczych: napięcie cewki 24VDC ułatwia współpracę z przekaźnikami i PLC.
• Automatyka budynkowa i przemysłowa: jako element wykonawczy w układach załączania pomp, wentylatorów czy kompresorów.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 12A oraz warunki środowiskowe. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Jakie napięcie cewki ma ten stycznik? Napięcie cewki wynosi 24 V DC, co umożliwia bezpieczne sterowanie niskonapięciowe ze sterowników PLC oraz układów automatyki.
• Do jakich silników mogę go zastosować? Stycznik przeznaczony jest do silników trójfazowych o prądzie do 12A w kategorii AC-3 (np. standardowe silniki indukcyjne klatkowe). Umożliwia zmianę kierunku obrotów.
• Czy stycznik ma wbudowane zabezpieczenie przeciążeniowe? Nie, stycznik pełni funkcję łącznika nawrotnego. Zabezpieczenie przeciążeniowe silnika należy realizować za pomocą oddzielnego przekaźnika termicznego lub wyłącznika silnikowego.
