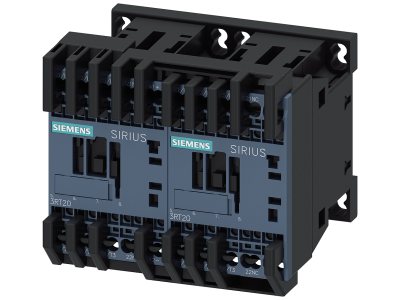

Stycznik nawrotny AC-3, 4kW, 400V 24VDC 3-biegunowy, wlk. S00, przył.sprężynowe | 3RA2316-8XB30-2BB4 Siemens

Alternatywny kod produktu: 3RA23168XB302BB4

Opis i Kluczowe Cechy

Stycznik nawrotny Siemens 3RA2316-8XB30-2BB4 to kompaktowe urządzenie przeznaczone do sterowania silnikami w układzie zmiany kierunku obrotów. Przystosowany do kategorii użytkowania AC-3, zapewnia niezawodne łączenie obwodów silnikowych o mocy 4 kW przy napięciu 400 V AC. Cewka sterowana napięciem 24 V DC umożliwia bezpośrednie współpracowanie z układami automatyki. Trzybiegunowa konstrukcja i przyłącza sprężynowe (push-in) przyspieszają okablowanie i zapewniają pewny kontakt. Wielkość obudowy S00 gwarantuje oszczędność miejsca w szafie sterowniczej.

• Kategoria AC-3 / moc 4 kW przy 400 V AC: dedykowany do rozruchu i zatrzymywania silników klatkowych, umożliwia bezpieczne odwracanie kierunku obrotów bez ryzyka przeciążeń styków.
• Cewka 24 V DC: niskonapięciowe sterowanie zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami PLC lub przekaźnikami.
• 3 bieguny główne: przeznaczone do przełączania wszystkich trzech faz, niezbędne do prawidłowej pracy silnika trójfazowego.
• Przyłącza sprężynowe (push-in): szybki montaż bez użycia narzędzi, redukcja czasu instalacji i pewne połączenie przewodów.
• Wielkość S00: kompaktowa obudowa oszczędza miejsce w rozdzielnicy, idealna do instalacji w ograniczonej przestrzeni.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE, co potwierdza spełnienie wymagań dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Stycznik nawrotny sprawdza się wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika elektrycznego. Dzięki kompaktowej budowie i niskiemu napięciu sterowania znajduje zastosowanie zarówno w przemyśle, jak i w rozbudowanych systemach automatyki budynkowej.

• Sterowanie silnikami w układach rewersyjnych (np. przenośniki, bramy, suwnice).
• Zastosowanie w maszynach produkcyjnych wymagających zmiany kierunku pracy (pompy, wentylatory, mieszadła).
• Integracja z systemami PLC i sterownikami przemysłowymi – cewka 24 V DC umożliwia bezpośrednie sterowanie z modułów wyjściowych.
• Automatyka budynkowa (napędy rolet, żaluzji, bram garażowych) – wymagająca odwracania kierunku silnika.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH 35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową określoną w dokumentacji technicznej producenta. Moment dokręcania zacisków (jeśli dotyczy) musi być zgodny z danymi katalogowymi. Przyłącza sprężynowe wymagają użycia odpowiednich przewodów (z sztywnymi żyłami lub z końcówkami tulejkowymi).

FAQ

• Jakie napięcie sterowania ma ten stycznik? Stycznik wyposażony jest w cewkę na napięcie stałe 24 V DC.
• W jakiej kategorii użytkowania pracują styki główne? Styki główne przeznaczone są do kategorii AC-3, czyli do łączenia silników klatkowych podczas rozruchu i wybiegu.
• Czy stycznik nadaje się do montażu na szynie DIN? Tak, urządzenie jest przystosowane do mocowania na szynie TH 35 (DIN), typowe dla wielkości S00.
